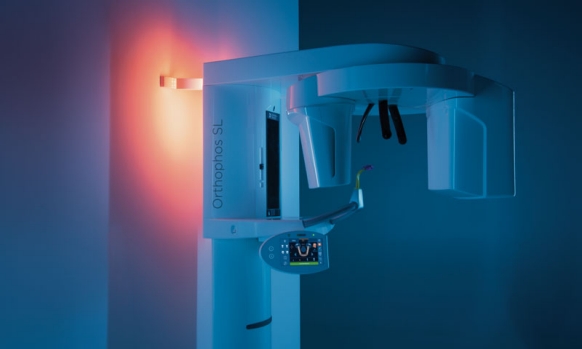

Eclairage ambiant
Avec une sélection de plus de 30 teintes, l‘éclairage ambiant de l‘Orthophos SL crée une atmosphère agréable pour vos patients et s‘intègre de façon optimale dans le style de votre cabinet.

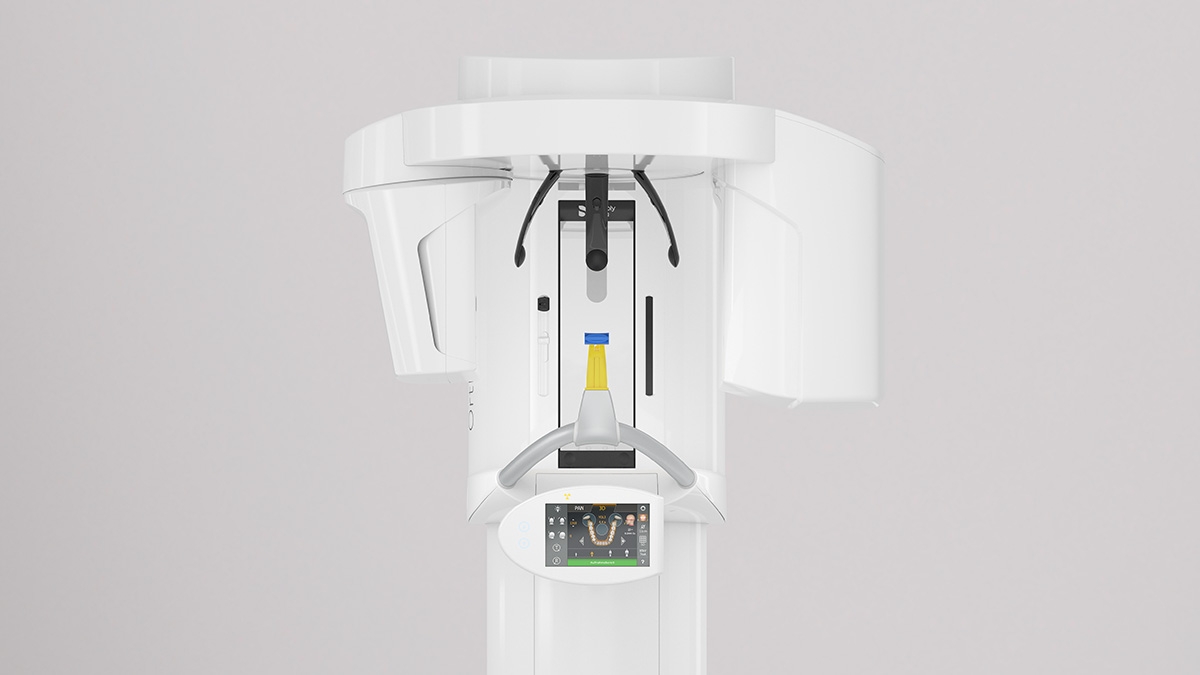

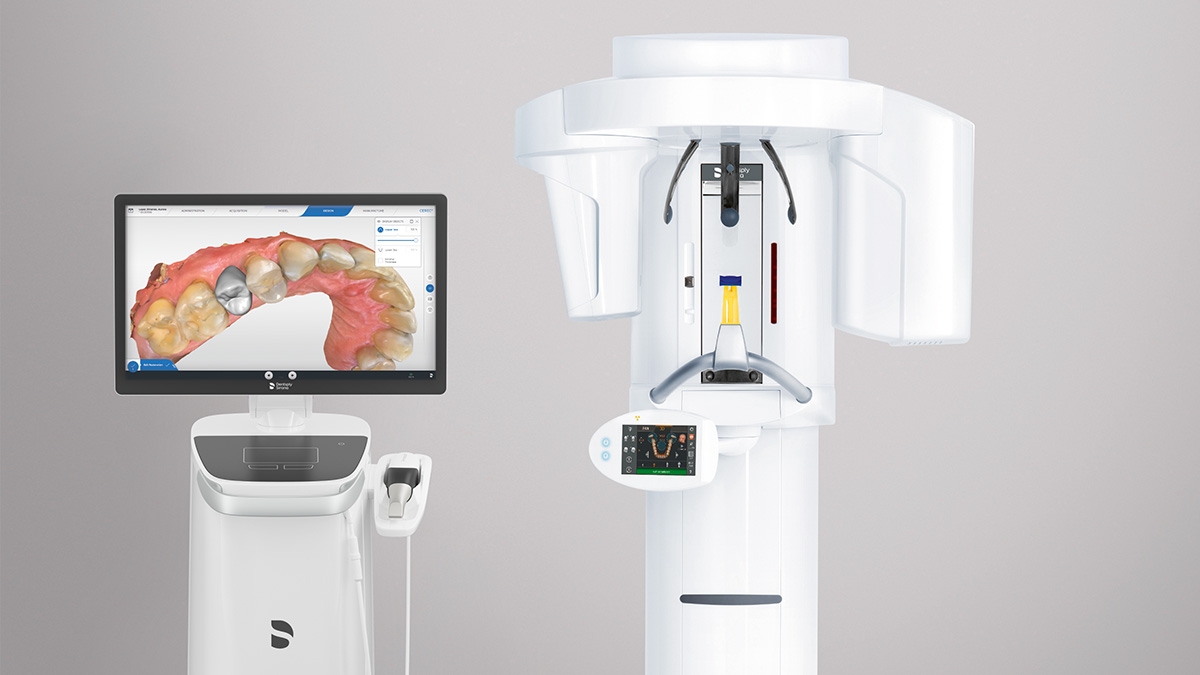

Un système d‘imagerie vraiment tout-en-un.
Des images panoramiques en 2D d’une très grande netteté, une flexibilité importante sur des volumes en 3D et un positionnement simple, adapté au patient pour des images de qualité et une reproductibilité idéale – le système Orthophos SL 3D simplifie le flux de travail d’imagerie de toute votre équipe.
Pour les plus exigeants - Performances et fonctions
Capteur DCS unique
Pour des prises de vues avec une très haute qualité d’image
Fonctions Low Dose et HD
Prises de vues 3D avec le niveau de dose radiographique 2D, prises de vues HD avec une résolution pouvant atteindre 80 μm
Technologie Sharp Layer
Pour la présentation avec une netteté fiable et la possibilité d‘une mise au point ultérieure sur l‘objet
Positionnement automatique avec la pièce à mordre occlusale et Easypad
Pour des prises de vues toujours parfaitement positionnées et une reproductibilité simple
Programmes panoramique et téléradiographique complets
Pour les clichés de la mandibule, des sinus ou des ATM un bras de téléradiographie en option à gauche ou à droite peut être ajouté à tout moment
Positionnement du patient sûr et éprouvé
Avec appui frontal et temporal motorisé, mesure automatique de la distance temporale, faisceaux lumineux et poignées stables

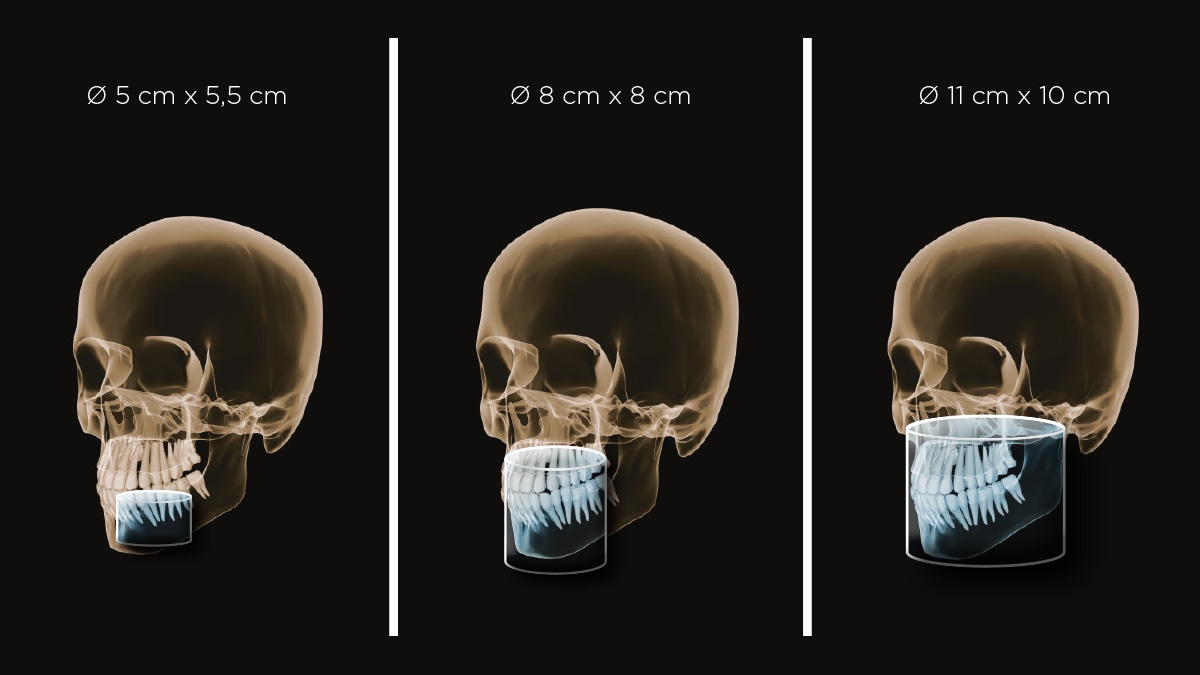

Volume adapté
De ø 5 cm x 5,5 cm à ø 11 cm x 10 cm
Éclairage Ambiant
Plus de 30 teintes créent une atmosphère agréable
Le tout-terrain de diagnostic. Ce n’est pas seulement du fait de mon goût pour les nouvelles technologies que je trouve l’association de la technologie de conversion directe et de la procédure de reconstruction Sharp-Layer sur l’Orthophos SL très enthousiasmante. En combinaison avec le choix de volumes en 3D, nous avons un outil diagnostic universel pour notre cabinet.
La troisième dimension fait la différence
Une meilleure analyse, une explication plus claire par rapport aux méthodes traditionnelles : la radiographie en
3D présente de nombreux avantages.
Qu’il s’agisse de dents incluses, de parcours de canaux nerveux inattendus, de racines inaccessibles ou d’anomalies de l’articulation maxillaire, les radiographies en 3D ont une valeur ajoutée pour de nombreux diagnostics.
• Diagnostics à l'aide des radiographies en 3D
• Meilleure intégration du patient dans le processus de planification
• Pas de renvois de vos patients vers des spécialistes
• Prestations plus vastes pour multiplier vos possibilités

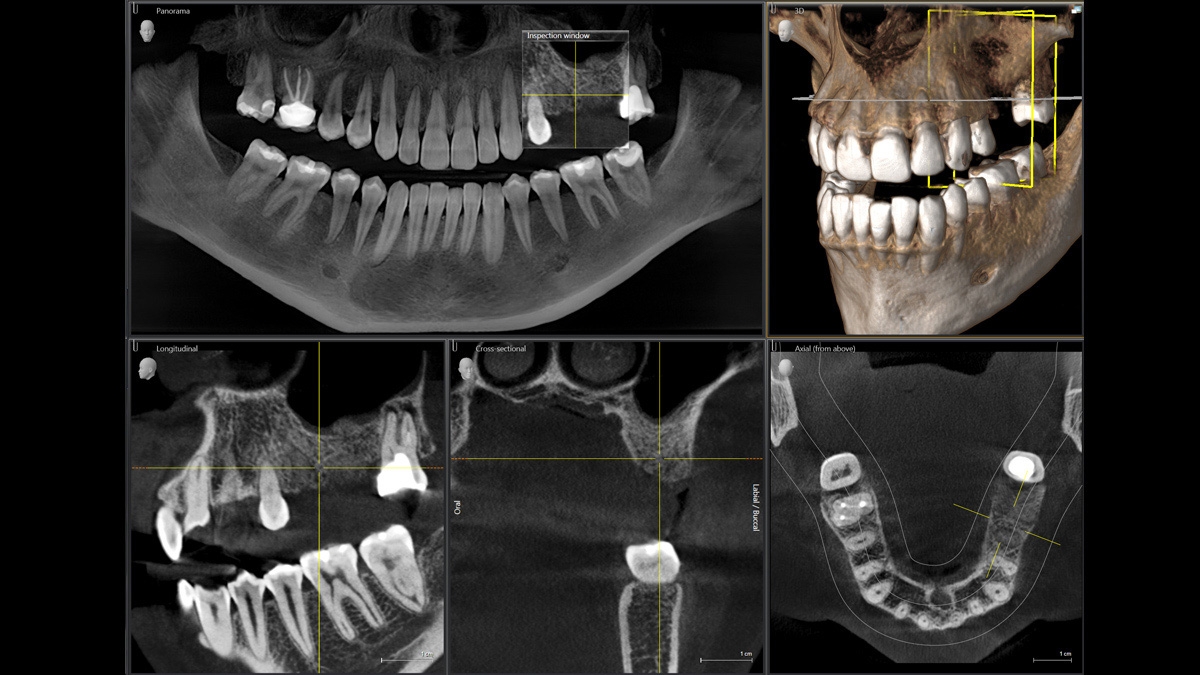

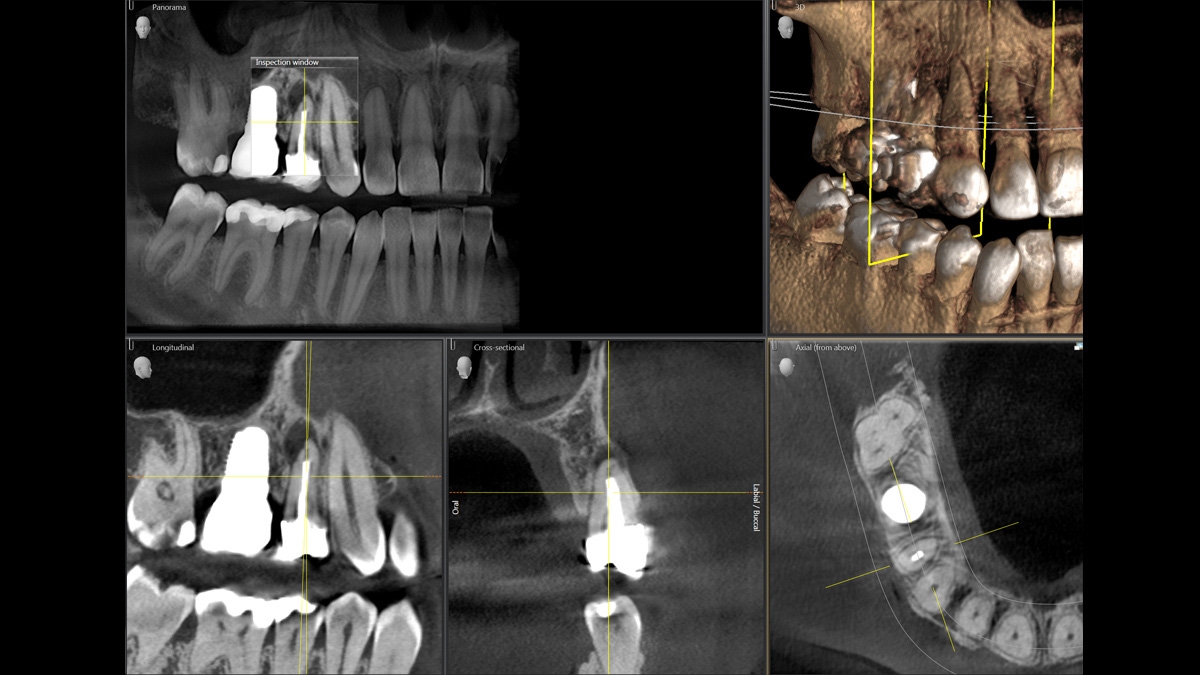

Exemples imagerie panoramique 3D
-

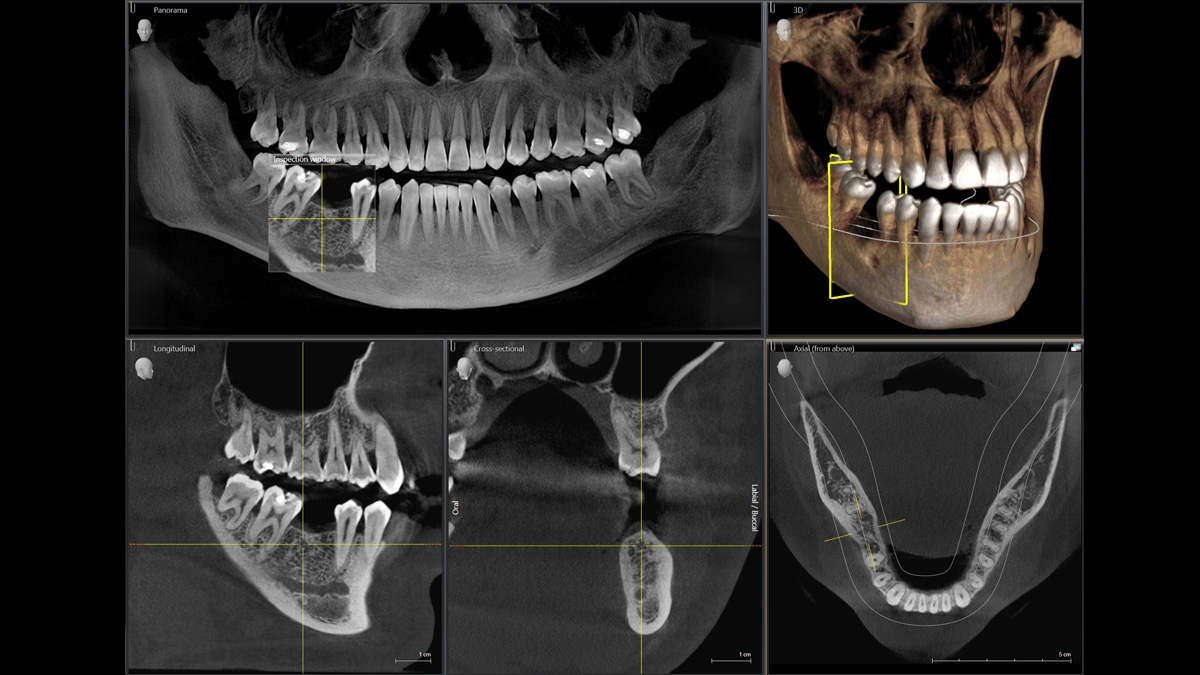

Détermination de la position de la dent : 11 cm x 10 cm (cas implant)
-
Détermination de la position de la dent 8 cm x 8 cm - cas implant
-
Cas : 5 cm x 5 cm HD 80μm
-

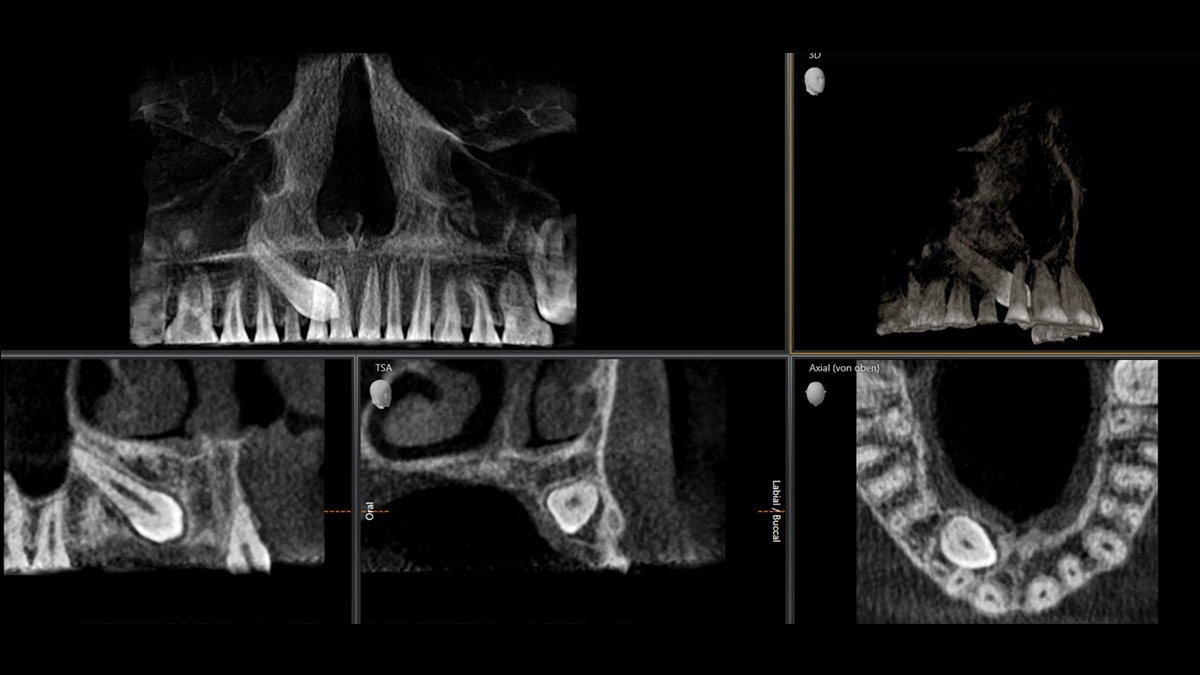

Localisation d'une canine déplacée 5 x 5,5 cm a 3µSv
-
Volumes supplémentaires disponibles (varient en fonction des modèles) : Ø 8 cm x 5,5 cm, Ø 11 cm x 8 cm, Ø 11 cm x 7,5 cm
-

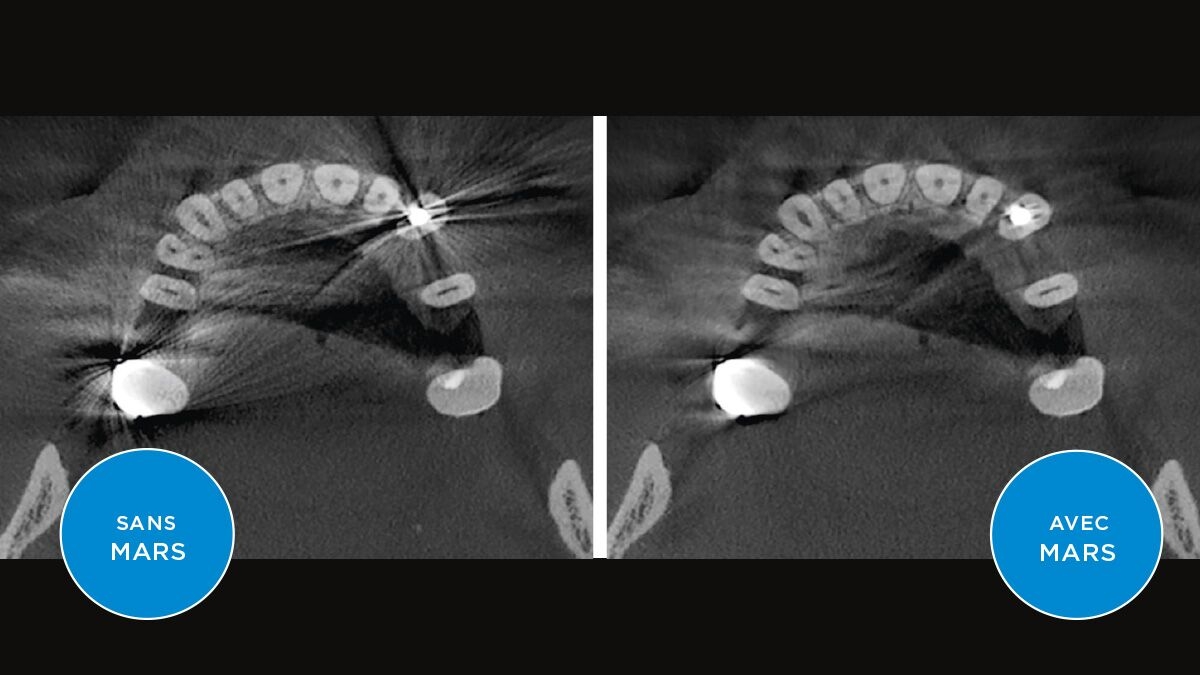

MARS maintient autant que possible les structures anatomiquement pertinentes exemptes d‘artéfacts.
Les artéfacts métalliques représentent un défi pour la radiographie 3D. Lors de la reconstruction tridimensionnelle, les objets radio-opaques créent des ombrages et des effets de stries et perturbent ainsi l‘évaluation. MARS réduit automatiquement les artéfacts métalliques et facilite ainsi l‘évaluation.

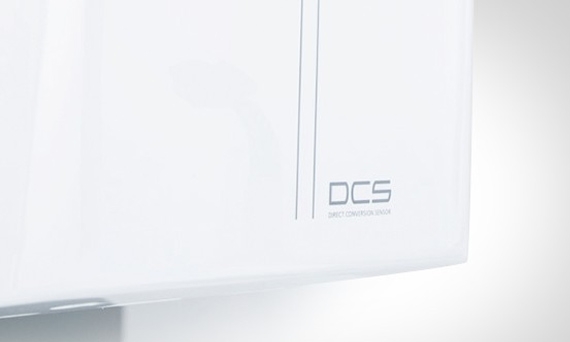

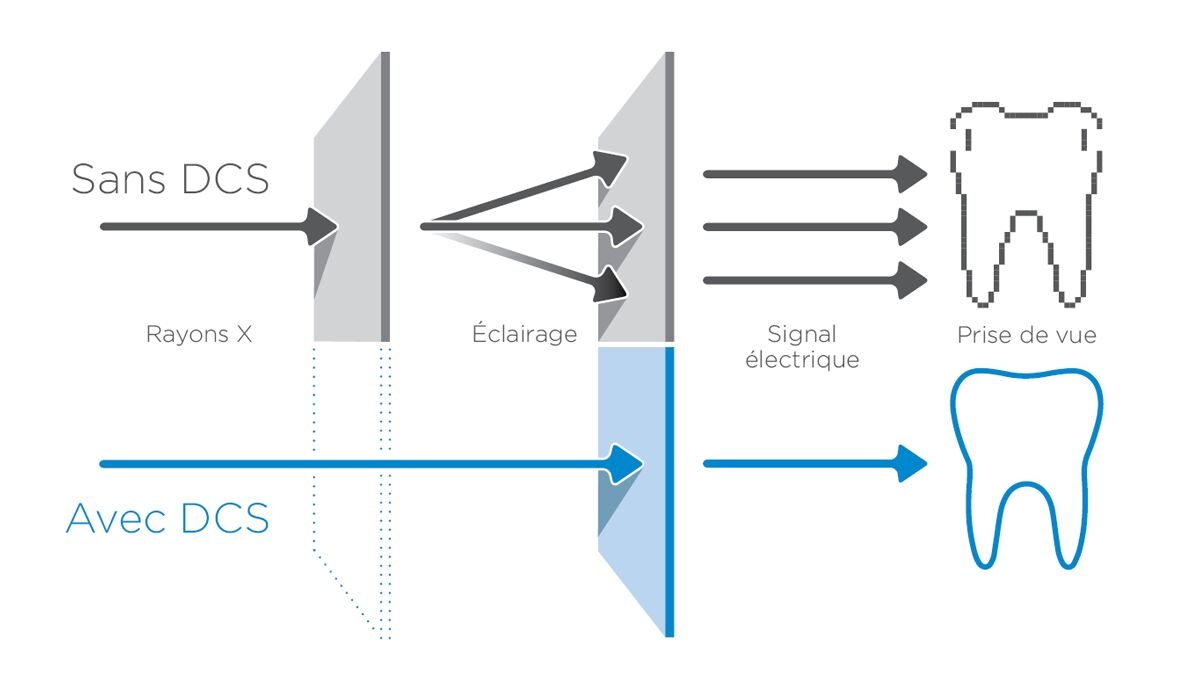

DCS: avec et sans
Le capteur DCS (Direct Conversion Sensor)* améliore l‘imagerie panoramique. Les rayons X sont convertis directement en signaux électriques - contrairement aux systèmes conventionnels, il n’y a pas de perte de signal due à la conversion de la lumière. Cela se traduit pour vous par une amélioration du rendement des informations sur l‘image. Il en résulte des prises de vues d‘une très grande netteté, même à une dose extrêmement faible.
* Capteur à conversion directe
Radiographie extra-orale interproximale
Avec tous les modèles Orthophos, vous pouvez utiliser la fonction Bitewing pour créer des prises de vues extra-orales interproximales avec une dose réduite et une transmission optimisée pour la région postérieure. Utilisez la sélection de découpage pour définir simplement la zone de l’arcade mandibulaire à rapporter.

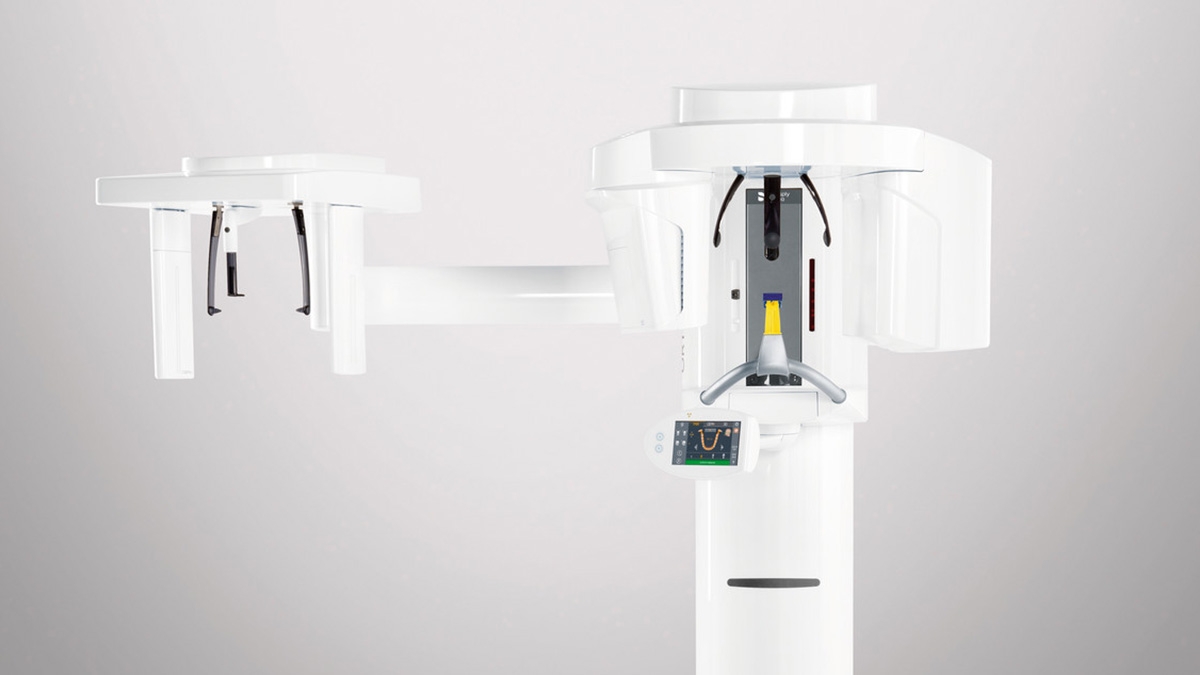

Bras de téléradiographie en option
Clichés PA (postéro-antérieur), AP (antéro-posterieur), et clichés téléradiographiques latéraux avec possibilité supplémentaire de masquer le sommet de la tête et l‘occiput pour réduire encore la dose.

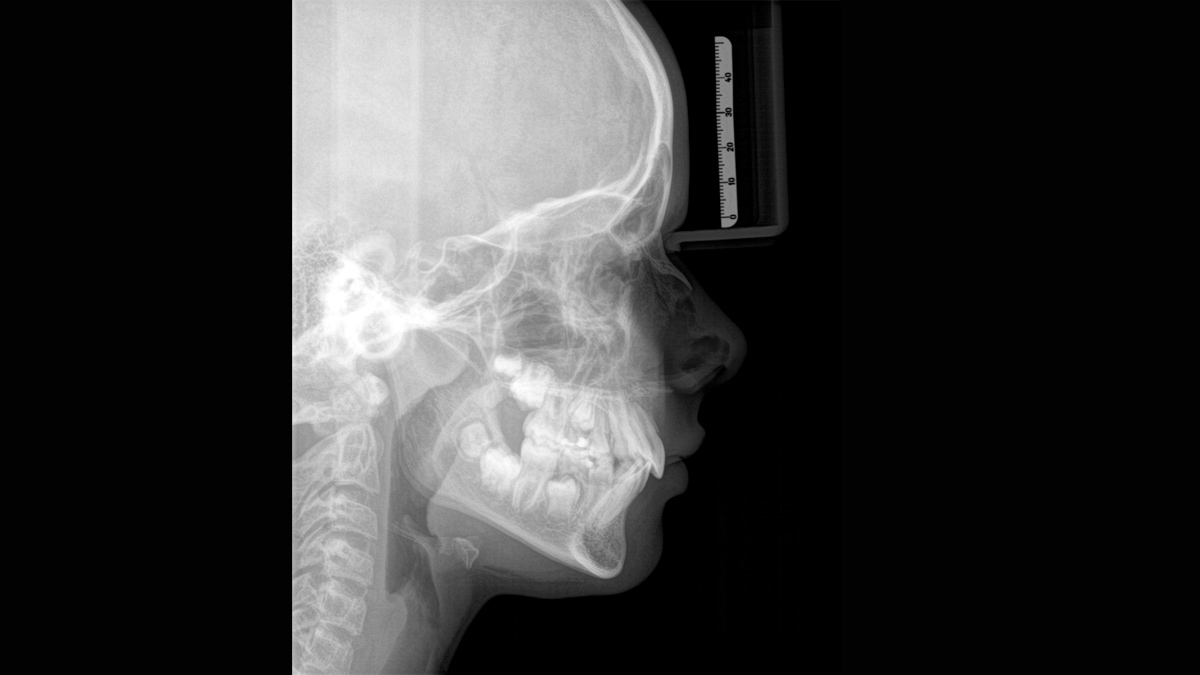

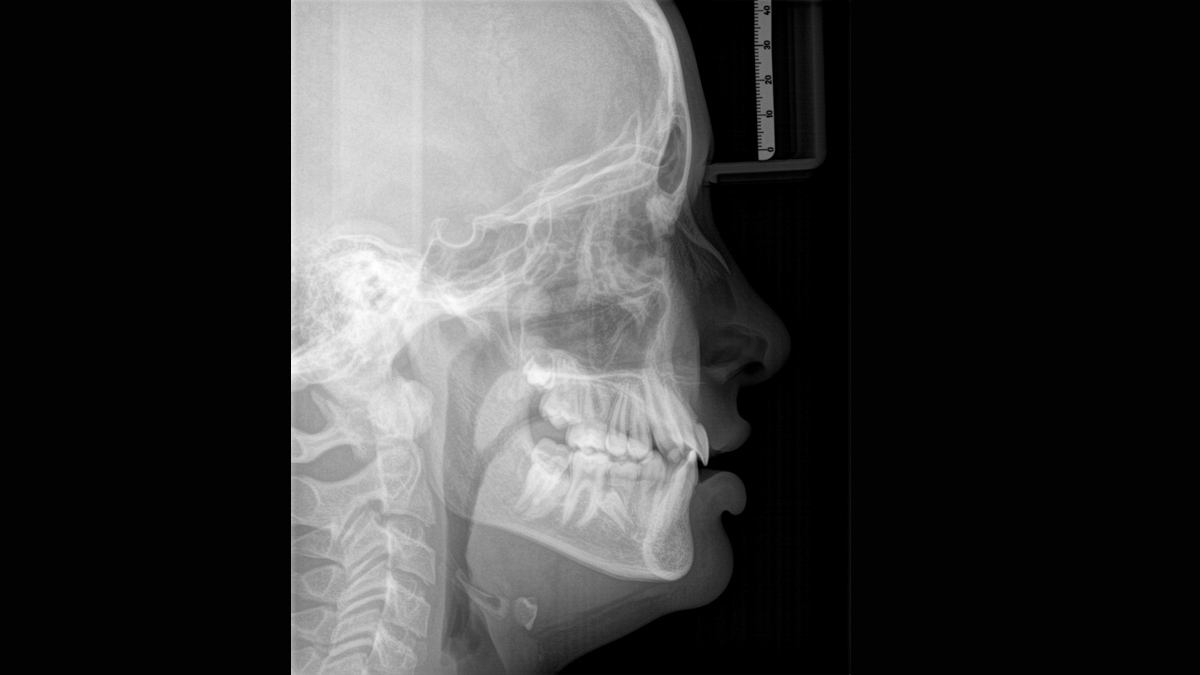

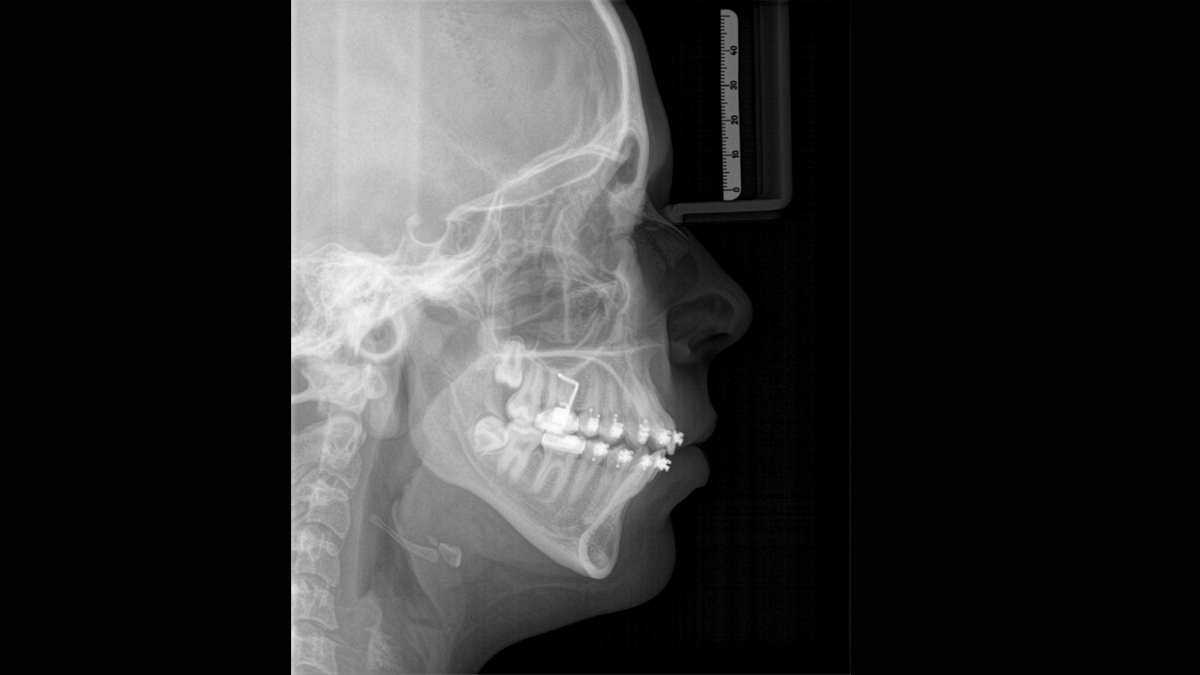

Images bras de téléradiographie :
-

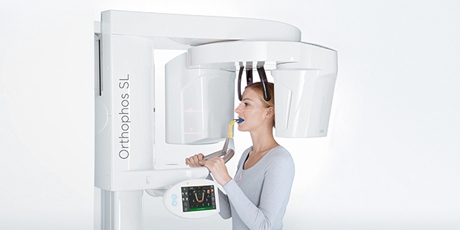

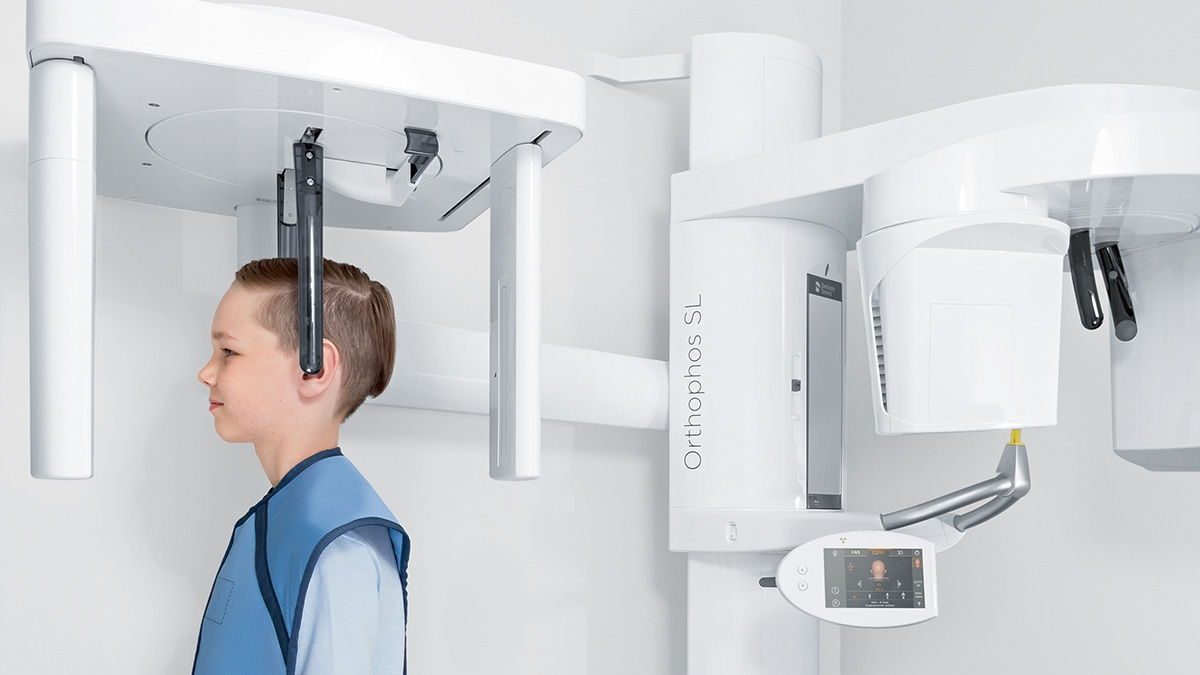

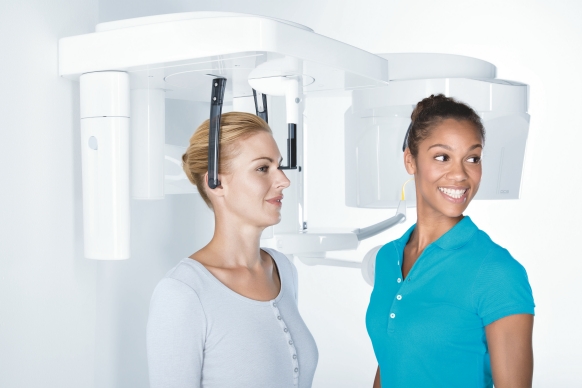

Positionnement stable du patient
Un positionnement sûr empêche le flou de mouvement. La fixation de la tête motorisée à 3 points et les poignées robustes offrent à votre patient le soutien nécessaire. En outre, la mesure de la distance des tempes intégrée assure automatiquement une orbite spécifique au patient. Les temps de séjour inutiles dans l‘appareil sont finalement réduits par l‘ouverture automatique des appui-tempes.
-

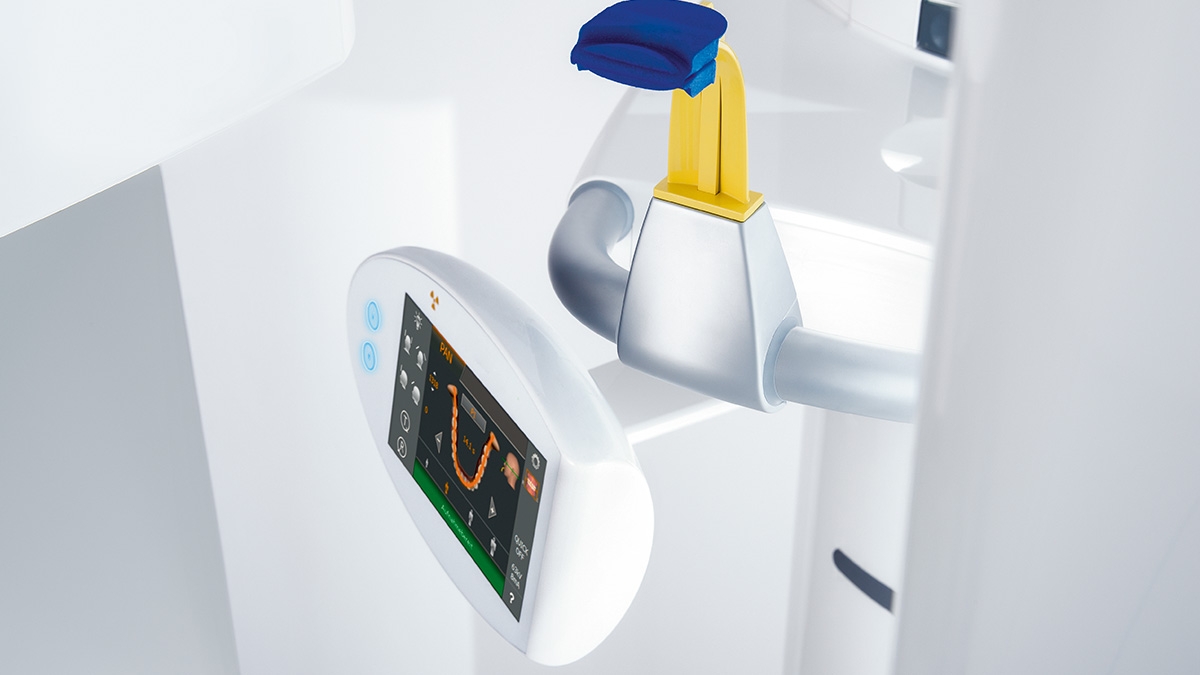

Pièce à mordre occlusale brevetée
Positionnez le patient avec la pièce à mordre brevetée. Orthophos détermine automatiquement l’inclinaison correcte de la tête et vous informe par les symboles et les couleurs appropriés. Il vous suffit d’appuyer sur les flèches haut et bas
-

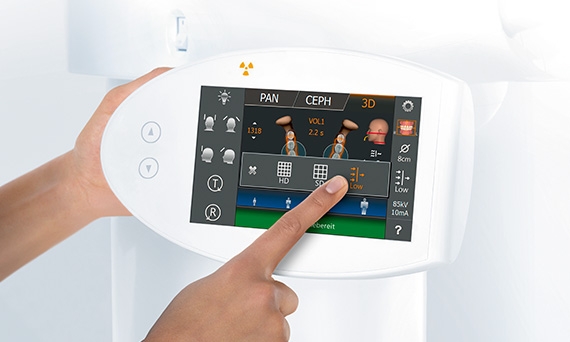

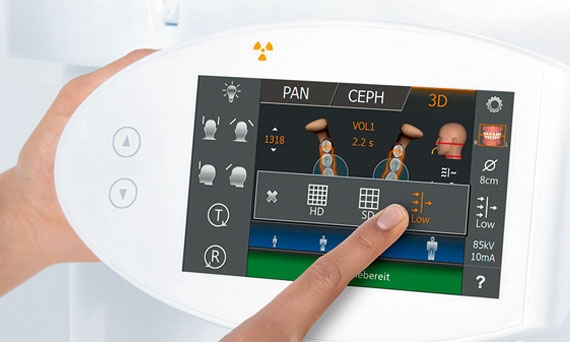

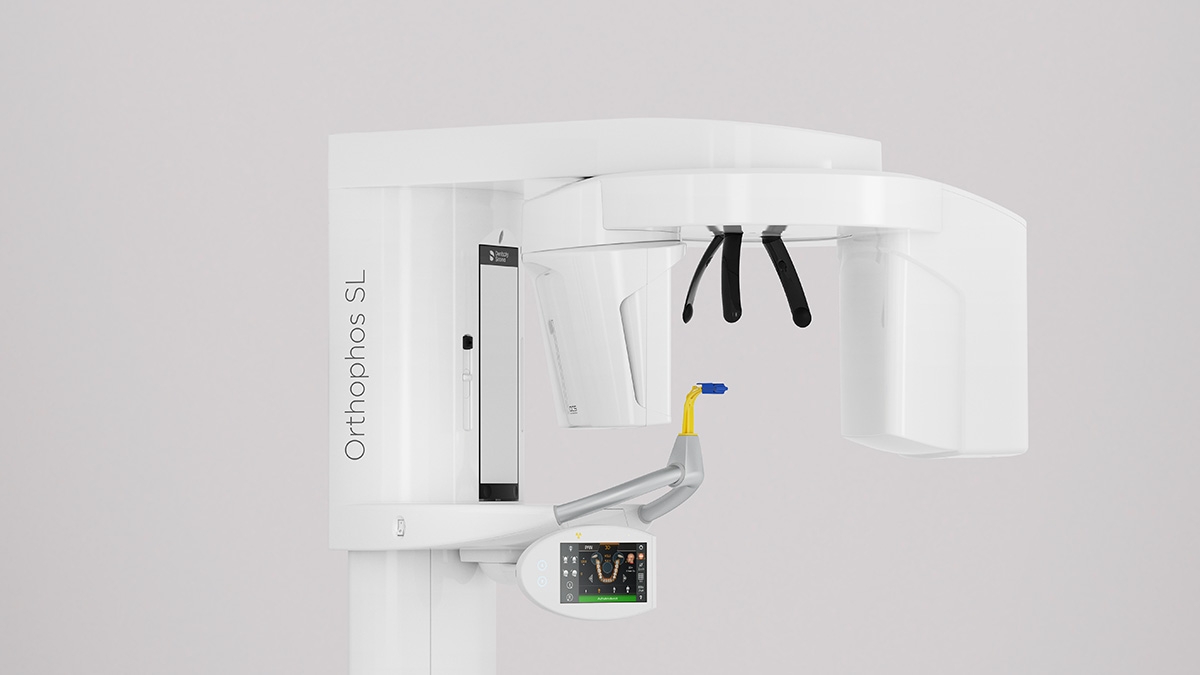

Utilisation intuitive
Quelle que soit la configuration de votre salle de radiographie, l’EasyPad, qui peut être pivoté et incliné, vous offre une flexibilité maximale et garantit un maniement optimal, grâce à la disposition claire des touches et des symboles.
-

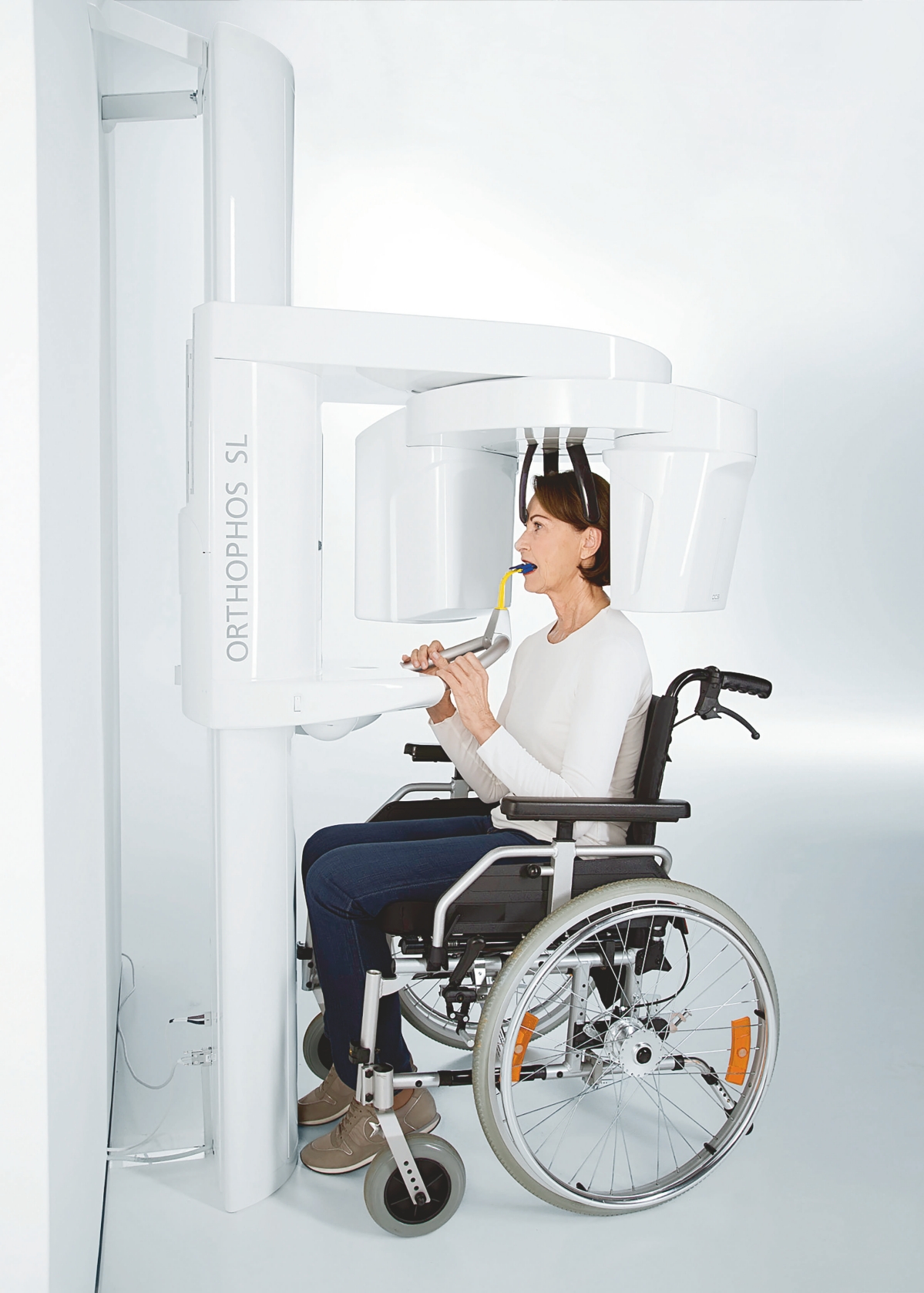

Tous les modèles Orthophos permettent également le positionnement des patients en fauteuil roulant.
Simplicité d‘utilisation, sécurité du positionnement
L‘utilisation de la famille Orthophos à deux atouts pour vous : une prise de vue d’une très bonne qualité pour vos évaluations et le bien-être du patient. En cela, nos modèles offrent des solutions brevetées. Optimisez votre flux de travail en cabinet à l‘aide d‘interfaces utilisateur intuitives et d‘une aide au positionnement automatique, qui permettent d‘éviter une deuxième prise de vue superflue.
- Pièce à mordre occlusale brevetée
- Positionnement stable du patient
- Utilisation intuitive

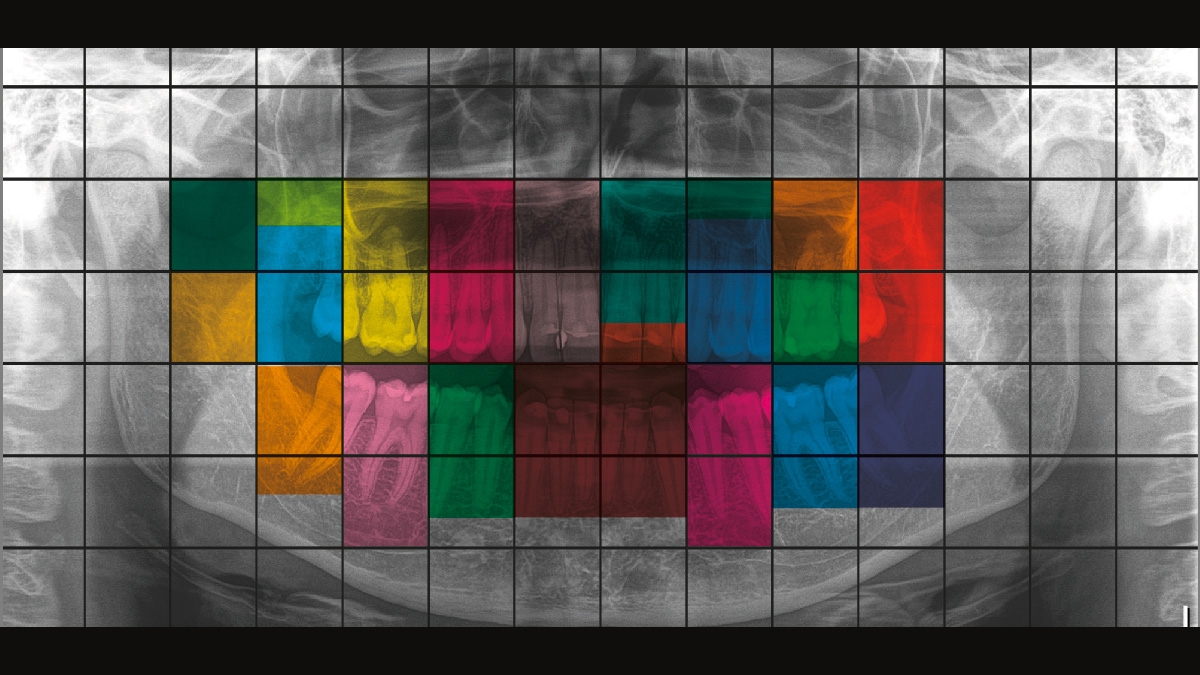

Autofocus automatique - Un cliché de qualité, réalisé de manière entièrement automatique
Voir plus en toute sécurité : Pour obtenir une radiographie panoramique d‘une grande netteté, il est essentiel que la mise au point soit correcte. La mâchoire doit se trouver dans le plan de prise de vue nette de l‘appareil. Pour cela, Orthophos crée plusieurs milliers d‘images individuelles en un tour et reconnaît automatiquement les zones dans lesquelles la mâchoire est positionnée de manière optimale. Celles-ci sont affichées dans une image globale avec une netteté maximale - sans aucune étape intermédiaire manuelle.
Photo de gauche : Le résultat - Des prises de vues d‘une très grande netteté | Photo de droite : Sur la base des résultats de la mise au point automatique, une prise de vue nette est automatiquement calculée

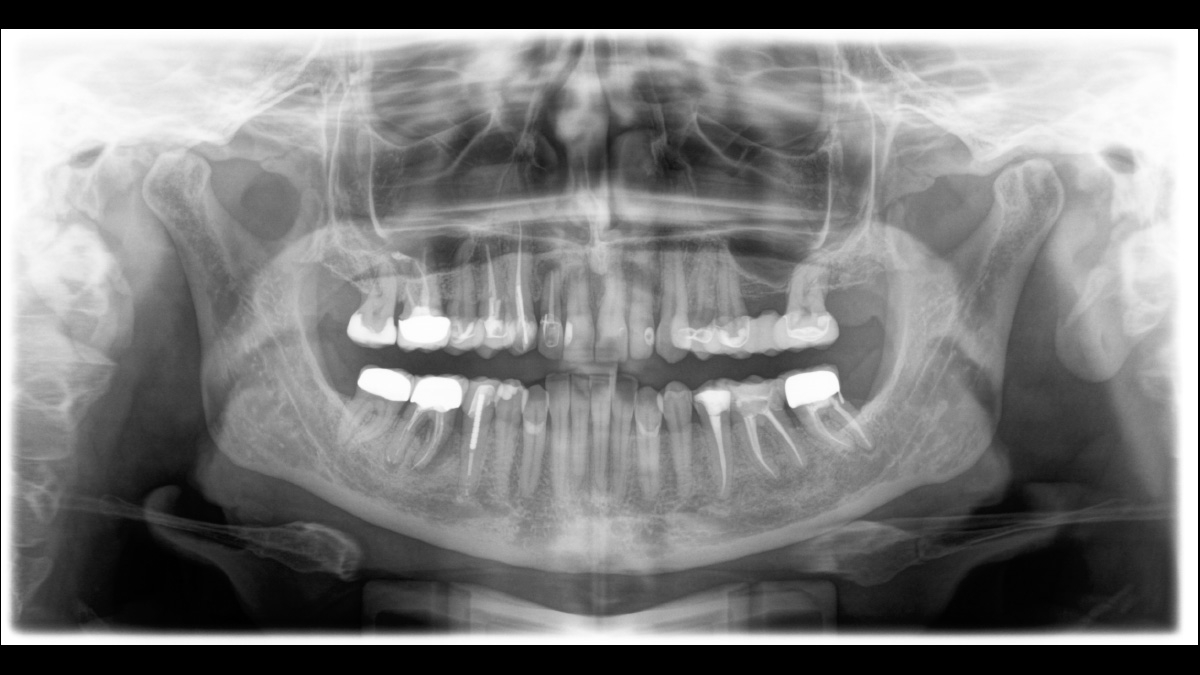

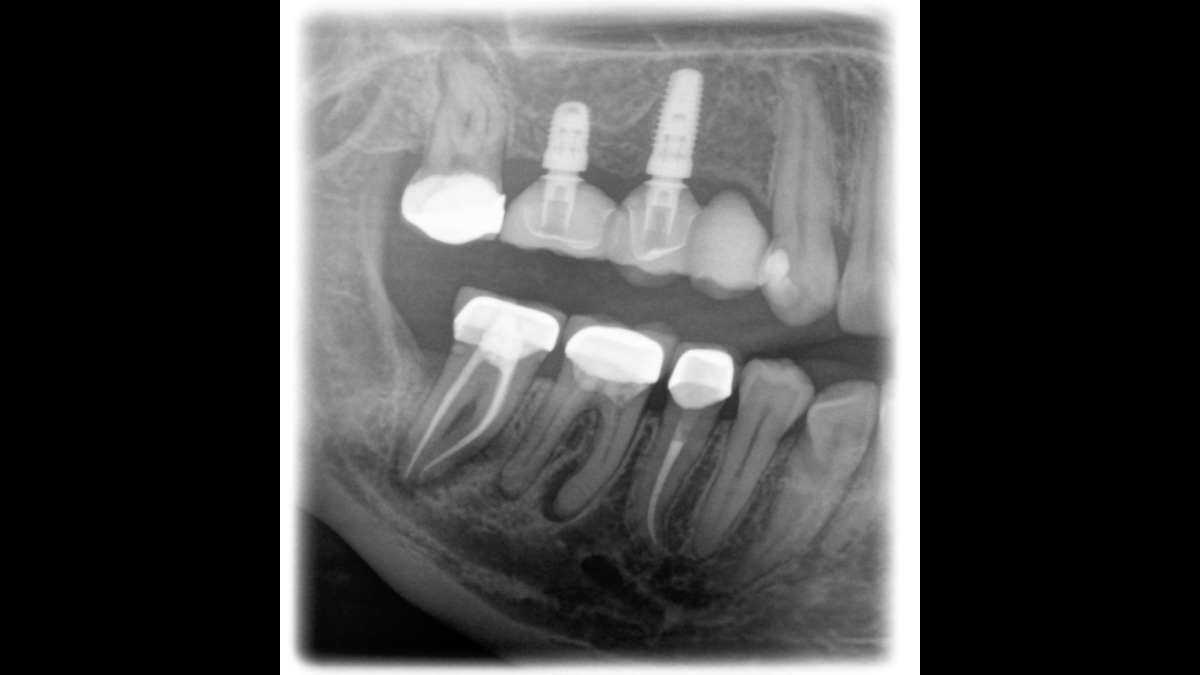

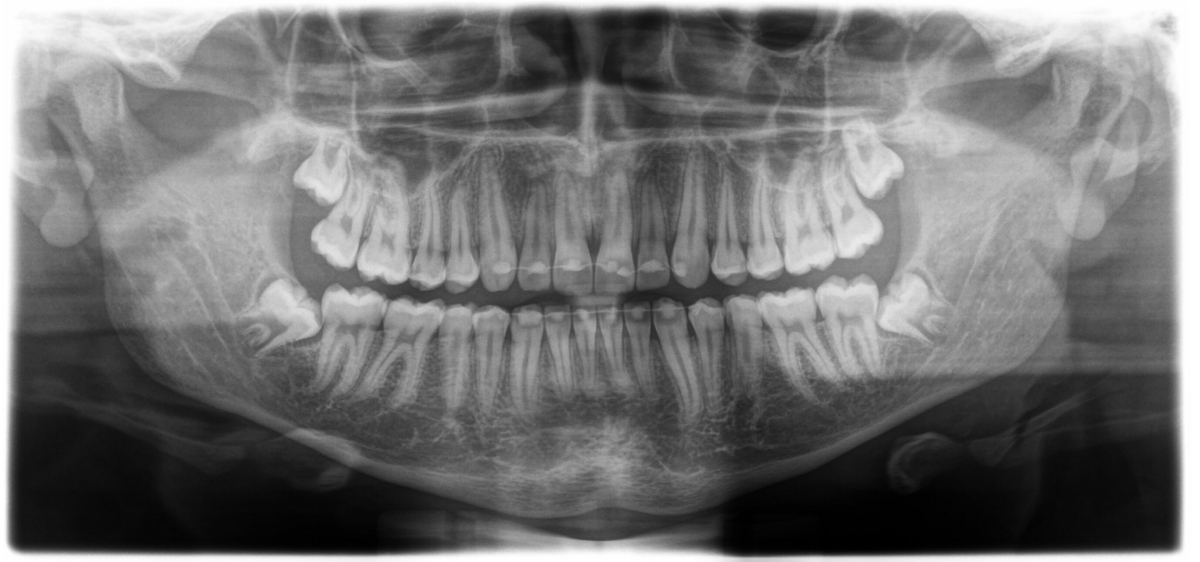

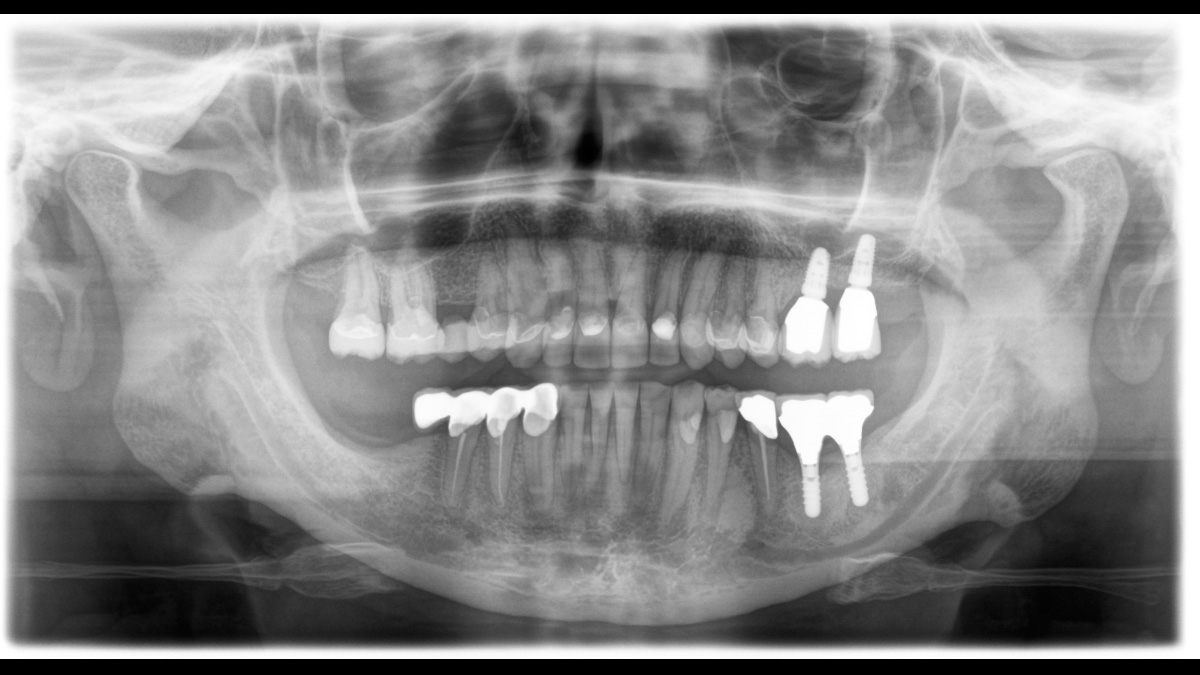

Exemples imagerie panoramique 2D
-
Programme P1
-
Programme P1
-
Bitewing
Découvrez nos autres produits :

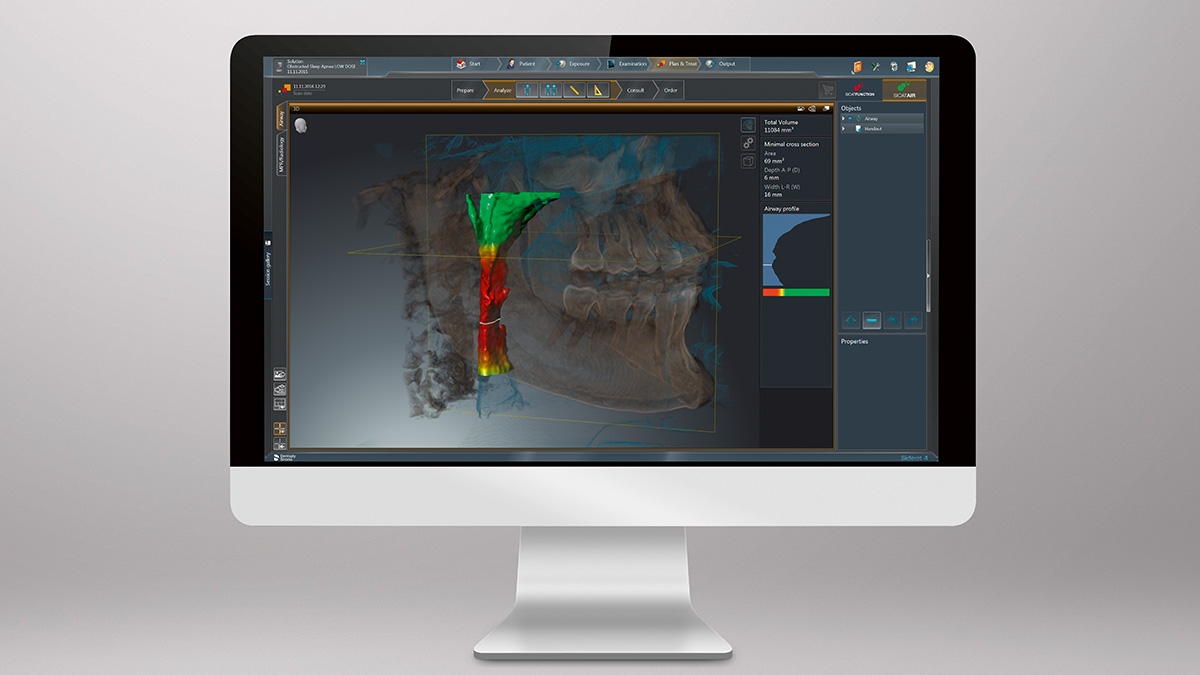

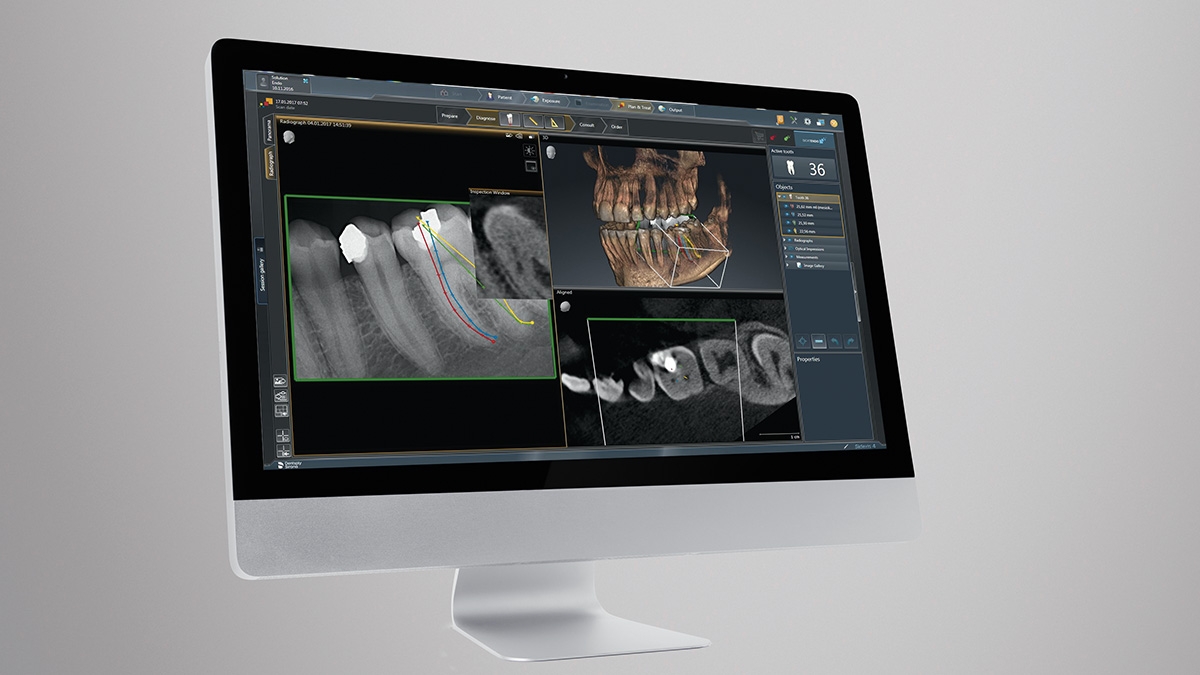

Logiciel d'imagerie Sidexis 4
Une conception moderne et des outils intuitifs : Sidexis 4 est maintenant au coeur de la famille de produits radiologiques de Dentsply Sirona.
Caractéristiques techniques
| Caractéristiques de performances |
Orthophos SL 3D | Orthophos S 3D |
|---|---|---|
| Tube radiogène |
60-90 kV, 3-16 mA |
60-90 kV, 3-16 mA |
| Panoramic exposure time Temps de pose panoramique |
P1: max 14,2 s P1 Quickshot: max 9,1 s |
P1: max 14,2 s P1 Quickshot: max 9,1 s |
| Temps de pose Ceph |
Standard 9,4 s Quickshot 4,7 s |
Standard 9,4 s Quickshot 4,7 s |
| Interface utilisateur |
EasyPad | EasyPad |
| Positionnement du patient |
automatique (pièce à mordre occlusale) |
automatique (pièce à mordre occlusale) |
| Technologie panoramique |
DCS | CsI |
| Mise au point automatique |
OUI | OUI |
| Bras Ceph (en option) |
gauche ou droite |
gauche ou droite |
| Appareils Ceph avec 2 capteurs |
OUI |
OUI |
| Quickshot |
OUI |
OUI |
| Volume d‘acquisition (dxh) |
5x5 à 8x8 5x5 à 11x10 |
5x5 à 8x8 5x5 à 11x10 |
| 3D Low Dose |
OUI |
OUI |
| Mode HD |
OUI |
OUI |
| Pied-support |
en option |
en option |
| Adapté aux fauteuils roulants |
OUI | OUI |
| Déclenchement à distance |
en option |
en option |
| Éclairage ambiant |
OUI | - |
| en option |
FAQ
Les exigences correspondent en réalité à celles du logiciel Sidexis 4. Pour plus de détails, veuillez consulter la configuration requise du système pour Sidexis 4 : Configurations requises Sidexis 4 ici
Orthophos SL fonctionne exclusivement avec Sidexis 4. Néanmoins, la migration des données de Sidexis XG vers Sidexis 4 est possible. Nous recommandons le logiciel Sidexis 4 pour une expérience complète avec les derniers outils.
L’Orthophos SL 2D permet une mise à niveau en 3D. L'Orthophos E n'offre pas cette option.
