Les volumes disponibles de nos modèles
3D en un coup d‘œil :
Volumes supplémentaires disponibles (varient en fonction des modèles) : Ø 8 cm x 5,5 cm, Ø 11 cm x 8 cm, Ø 11 cm x 7,5 cm
Aperçu de vos avantages :

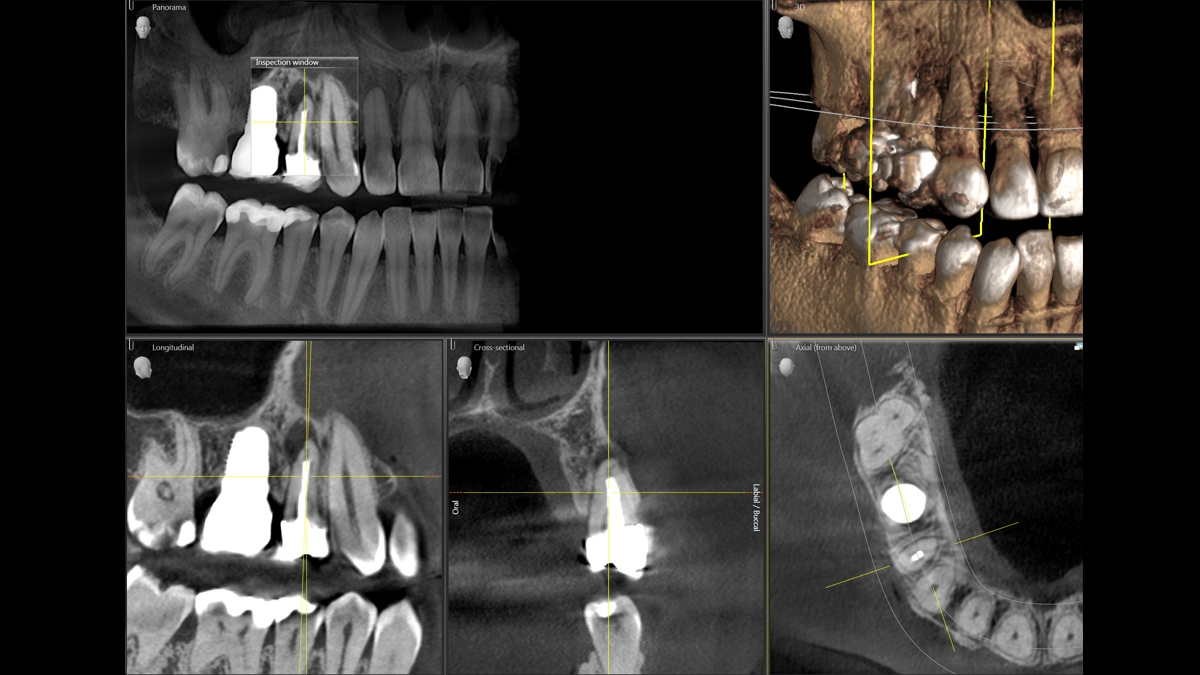

Visualisation 3D de structures cachées
Meilleure implication des patients dans la programmation
Précision du diagnostic accrue
Vous n‘avez pas besoin d‘adresser votre patient à un spécialiste pour faire vos TDM* volumique à faisceau conique
*Tomodensitomètrie

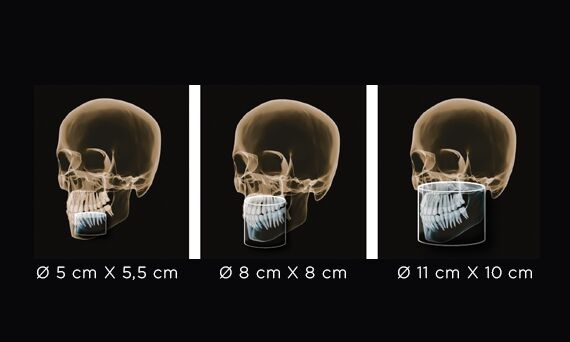

Le volume que vous désirez - plus de possibilités pour votre cabinet.
Lorsqu‘il s‘agit de volumes, de doses et de qualité d‘images, chaque cas clinique présente des exigences individuelles. La famille Orthophos combine qualité d‘image et polyvalence. Choisissez le volume adapté à vos besoins : du volume focalisé de Ø 5 cm x 5,5 cm au volume de Ø 11 cm x 10 cm, qui représente les dents de sagesse et les voies respiratoires supérieures.
Les volumes disponibles de nos modèles

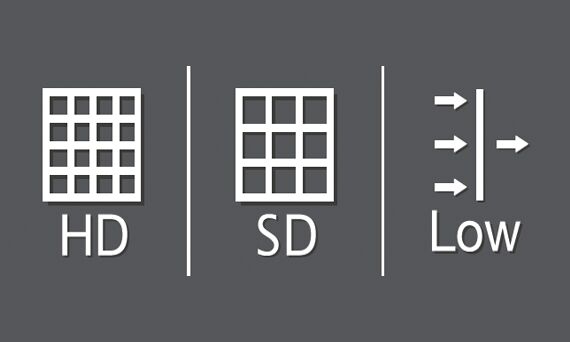

Chaque volume peut être exécuté dans trois différents modes selon la situation du patient :
- Haute Définition (HD)
- Définition Standard(SD)
- Faible dose (Low)

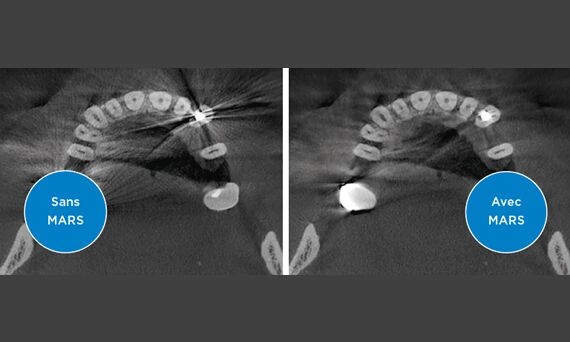

MARS – Metal Artifact Reduction Software (Logiciel de réduction des artéfacts métalliques)
Les artéfacts métalliques représentent un défi pour la radiographie 3D. Lors de la reconstruction tridimensionnelle, les objets radio-opaques créent des ombrages et des effets de stries et perturbent ainsi l‘évaluation. MARS réduit automatiquement les artéfacts métalliques et facilite ainsi l‘évaluation.
MARS maintient autant que possible les structures anatomiquement pertinentes exemptes d‘artéfacts.
Mode Haute Définition (HD) - des détails affinés pour des diagnostics sûrs
En plus du mode Standard Definition (SD), il est conseillé dans certains cas d’augmenter encore la qualité des prises de vues radiographiques. En endodontie, par exemple, afin d‘améliorer la visibilité des structures fines. Pour cela, Orthophos vous propose le Mode Haute Définition (HD), qui prend jusqu’à 800 images par tour, avec un volume 3D à bruit réduit et une résolution élevée pouvant atteindre 80 µm . Il garantit ainsi une évaluation plus rapide et plus fiable dans le volume enregistré.

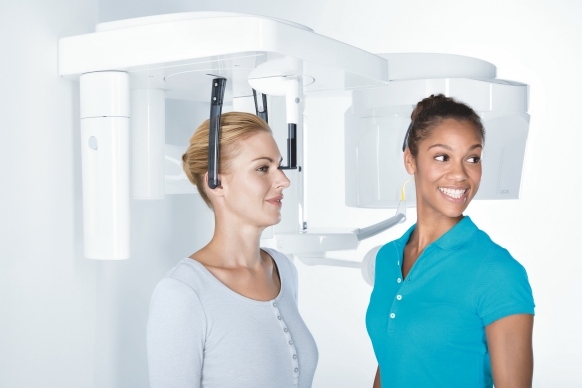

Positionnement stable pour des images de haute qualité
Un positionnement stable du patient prévient les artéfacts cinétiques. Le dispositif de positionnement motorisé de la tête en 3 points ainsi que les poignées stables offrent le
maintien nécessaire au patient pendant que les centreurs lumineux EVI* vous montrent simultanément comment le patient se situe dans le volume. La mesure intégrée de la
largeur des tempes assure une trajectoire adaptée au patient pour une grande netteté des images.
* EVI = Easy Volume Indicator
Plus de possibilités pour votre cabinet
Grande qualité d’image pour tous les domaines d’utilisation : la famille des appareils de radiographie en 3D vous prépare à toutes les situations, en proposant des solutions innovantes à vos problématiques aussi bien en 2D qu’en 3D. Vous profitez d‘une flexibilité supplémentaire en 3D grâce au mode à faible dose qui permet de générer des images à plus faible dose d‘irradiation en rapport du niveau des rayonnement en 2D - en fonction de l‘indication* (* Notice d'utilisation d'Orthophos)
-

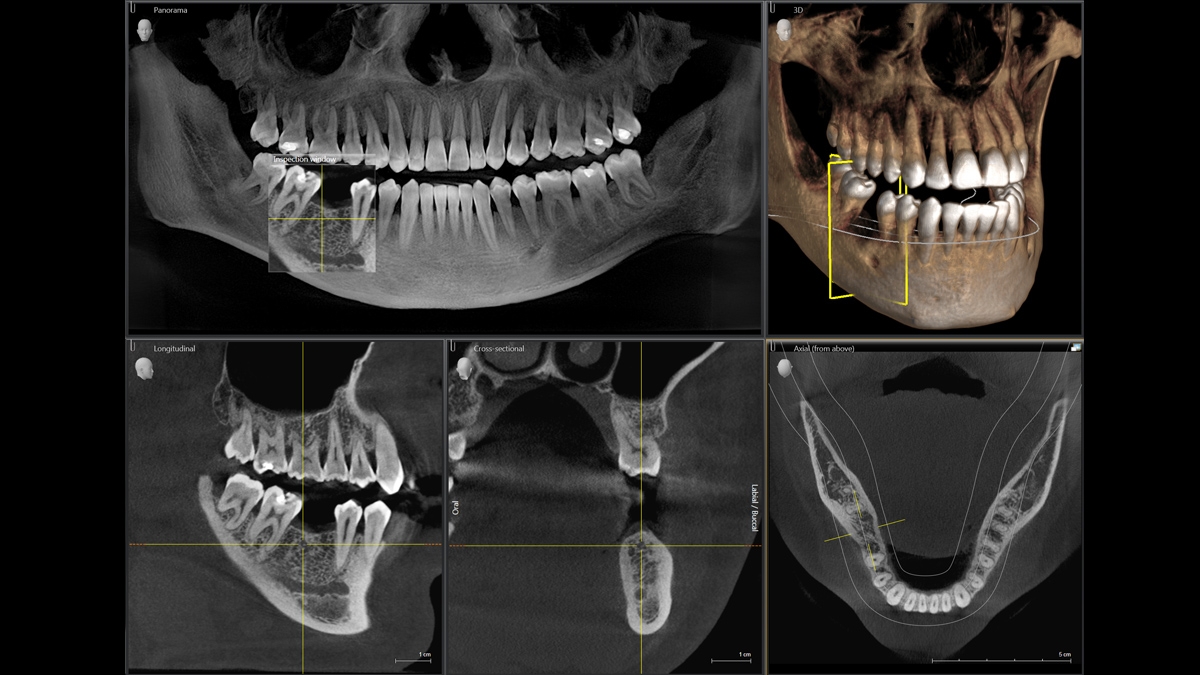

Détermination de la position de la dent 11 cm x 10 cm
-
Détermination de la position de la dent 8 cm x 8 cm
-
Détermination de la position de la dent 5 cm x 5 cm cm HD 8 μm
-

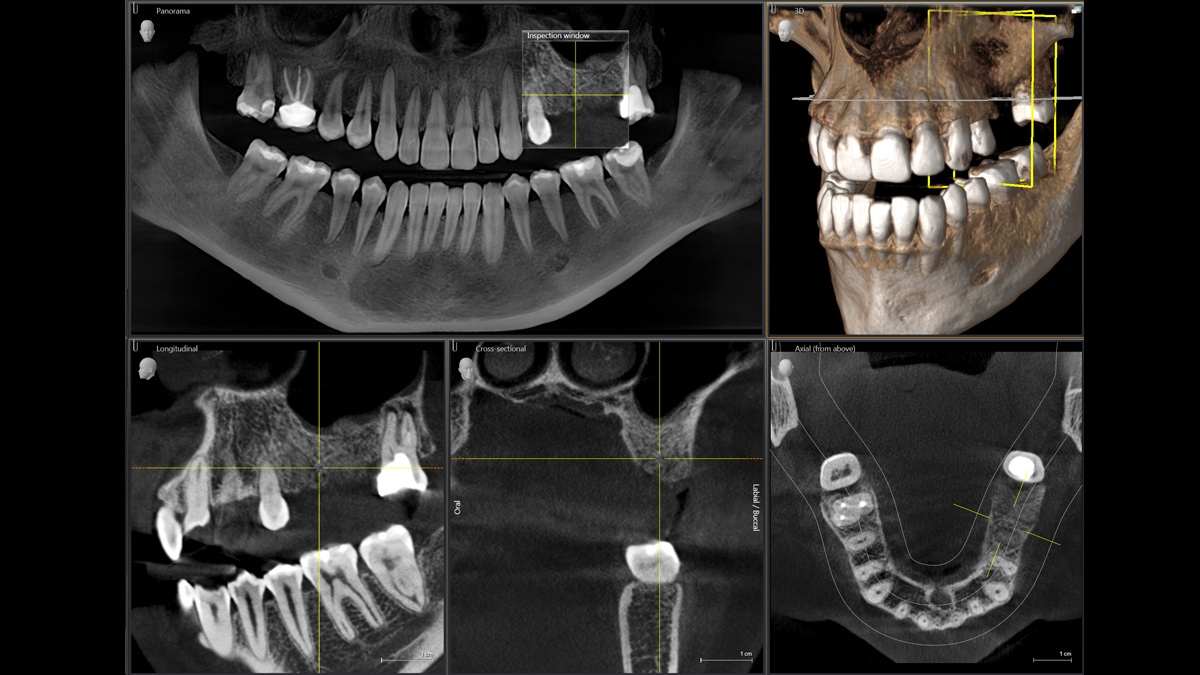

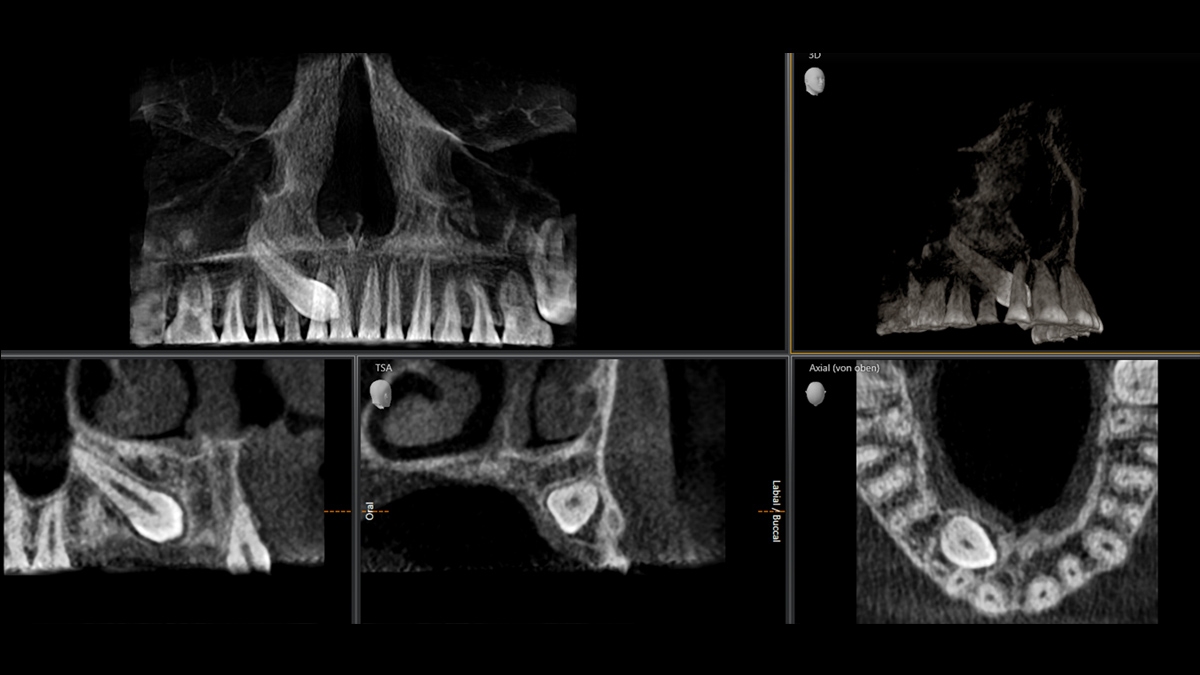

Localisation d' une canine déplacée 5 x 5,5 cm a 3µSv

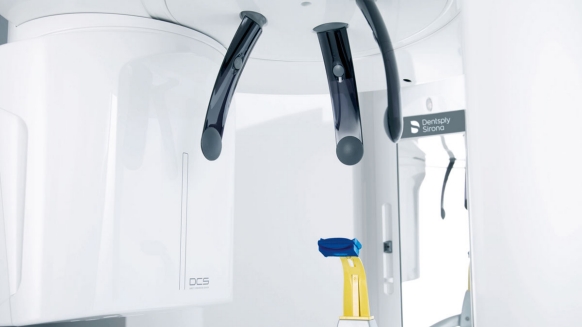

DCS - Netteté jusque dans les moindres détails
Le capteur DCS (Direct Conversion Sensor)* améliore l‘imagerie panoramique. Les rayons X sont convertis directement en signaux électriques - contrairement aux systèmes conventionnels, il n’y a pas de perte de signal due à la conversion de la lumière. Cela se traduit pour vous par une amélioration du rendement des informations sur l‘image. Il en résulte des prises de vues d‘une très grande netteté, même à une dose extrêmement faible.
* Capteur à conversion directe

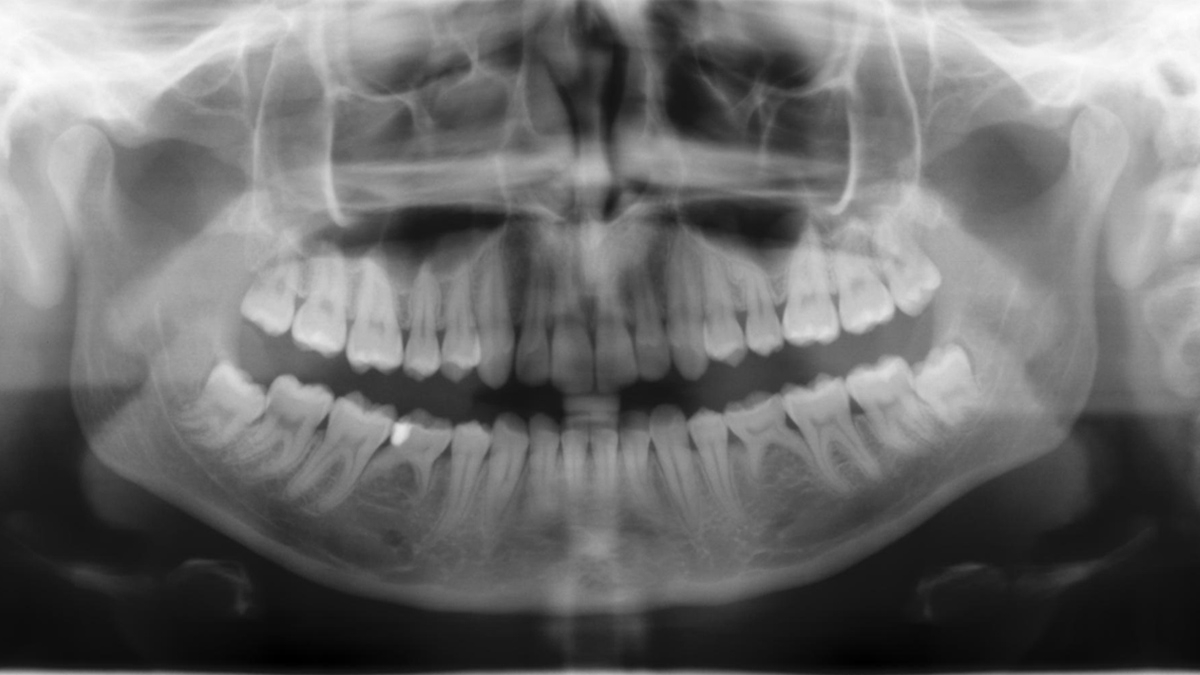

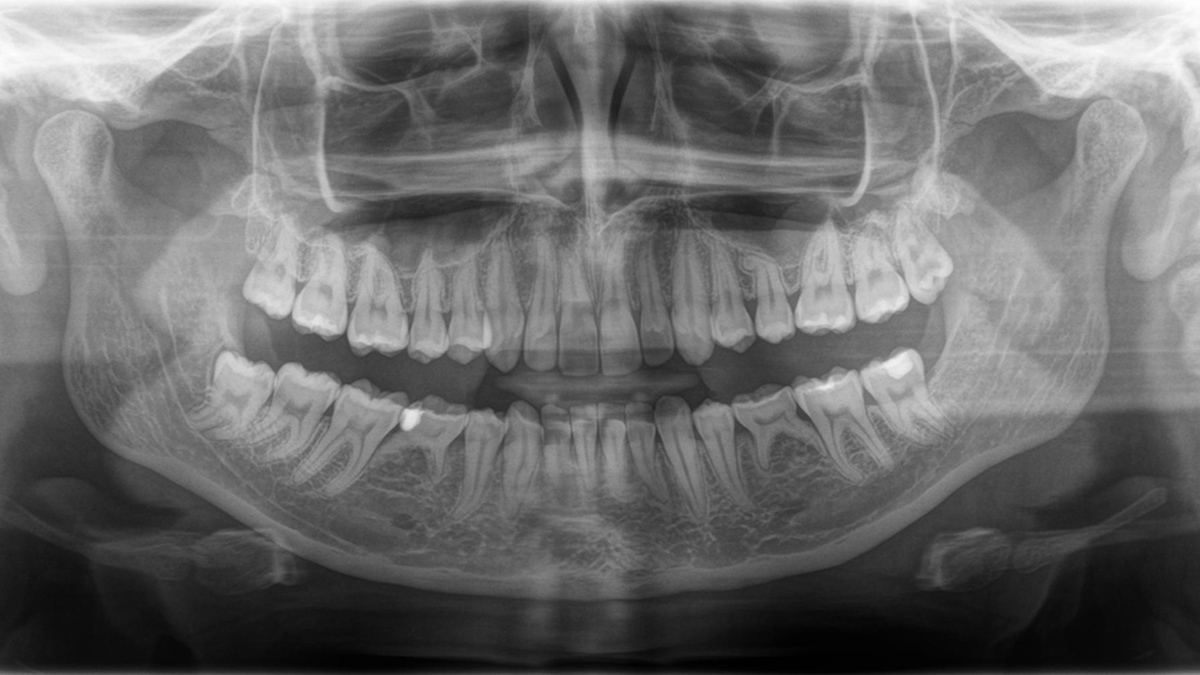

A gauche : image PAN. A droite : image DCS prise avec Orthophos SL
Bras de téléradiographie en option
Clichés PA (postéro-antérieur), AP (antéro-posterieur), et clichés téléradiographiques latéraux avec possibilité supplémentaire de masquer le sommet de la tête et l‘occiput pour réduire encore la dose.
Caractéristiques techniques
| Caractéristiques de performances |
Orthophos SL 3D | Orthophos S 3D |
|---|---|---|
| Tube radiogène |
60-90 kV, 3-16 mA |
60-90 kV, 3-16 mA |
| Panoramic exposure time Temps de pose panoramique |
P1: max 14,2 s P1 Quickshot: max 9,1 s |
P1: max 14,2 s P1 Quickshot: max 9,1 s |
| Temps de pose Ceph |
Standard 9,4 s Quickshot 4,7 s |
Standard 9,4 s Quickshot 4,7 s |
| Interface utilisateur |
EasyPad | EasyPad |
| Positionnement du patient |
automatique (pièce à mordre occlusale) |
automatique (pièce à mordre occlusale) |
| Technologie panoramique |
DCS | CsI |
| Mise au point automatique |
OUI | OUI |
| Bras Ceph (en option) |
gauche ou droite |
gauche ou droite |
| Appareils Ceph avec 2 capteurs |
OUI |
OUI |
| Quickshot |
OUI |
OUI |
| Volume d‘acquisition (dxh) |
5x5 à 8x8 5x5 à 11x10 |
5x5 à 8x8 5x5 à 11x10 |
| 3D Low Dose |
OUI |
OUI |
| Mode HD |
OUI |
OUI |
| Pied-support |
en option |
en option |
| Adapté aux fauteuils roulants |
OUI | OUI |
| Déclenchement à distance |
en option |
en option |
| Éclairage ambiant |
OUI | - |
| en option |
FAQ
Les exigences correspondent en réalité à celles du logiciel Sidexis 4. Pour plus de détails, veuillez consulter la configuration requise du système pour Sidexis 4 : Configurations requises Sidexis 4 ici
Orthophos SL fonctionne exclusivement avec Sidexis 4. Néanmoins, la migration des données de Sidexis XG vers Sidexis 4 est possible. Nous recommandons le logiciel Sidexis 4 pour une expérience complète avec les derniers outils.

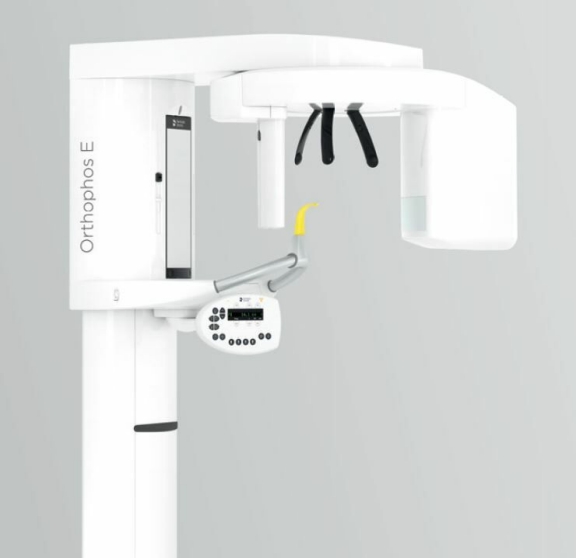

L’Orthophos SL 2D permet une mise à niveau en 3D. L'Orthophos E n'offre pas cette option.
