Le système implantaire Ankylos offre des solutions que vos patients apprécieront sur le long terme : stabilité des tissus durs et mous, résultat esthétique et il est également garanti à vie par Dentsply Sirona Implants.

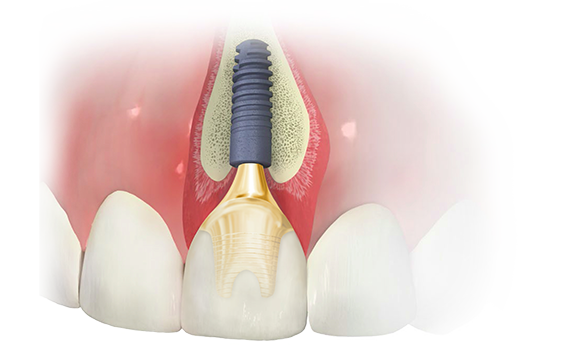

La géométrie de la connexion Ankylos TissueCare déplace la transition entre l'implant et le pilier dans une position centrale. Cette conception intégrant le resserrement cervical permet d'avoir une base large pour la stabilité des tissus mous et durs au niveau de l'épaulement de l'implant (**4| **5|**6). En association avec l'absence de micro-mouvements et une étanchéité bactérienne de la connexion, elle permet la préservation à long terme des tissus.
La connexion solide et jointive unique de TissueCare garantit un ajustage précis des deux composants permettant un placement sous-crestal de l'implant et une réponse osseuse positive (**7) ; le profil d'émergence et la cicatrisation transgingivale souhaités seront ainsi engendrés (**5). Par conséquent, Ankylos peut fournir la flexibilité d'un système en deux pièces tout en garantissant que les tissus durs et mous restent sains et pérennes.

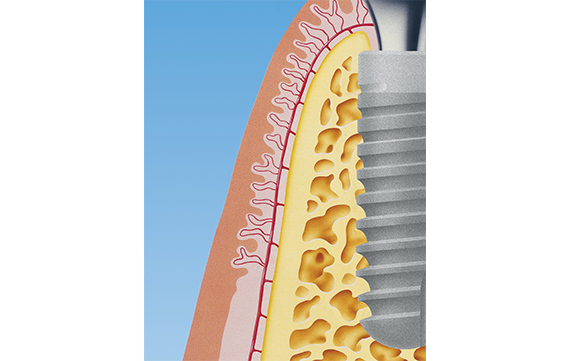

L'épaulement micro-structuré breveté de l'implant permet la formation de l’os et du périoste jusqu'au niveau du pilier. Il soutient les tissus mous de recouvrement et crée les conditions optimales pour la stabilité et la santé des tissus à long terme (**8).
Les résultats scientifiques et cliniques ont démontré que le système implantaire Ankylos favorise le maintien à long terme des tissus durs et mous (**4/**5/**6). Le concept TissueCare, vous fera bénéficier, vous et vos patients, de résultats fiables sur le plan fonctionnel et esthétique.
**4 L'observation clinique menée par Romanos sur 58 implants Ankylos a montré qu'il n'y avait pas de perte osseuse horizontale sur 51 patients, ni de perte osseuse verticale sur 48 patients lors d'une période de mise en charge de 20 mois. Ces observations montrent que la connexion conique à resserrement vertical pilier-implant Ankylos permet la stabilité des tissus durs.
Romanos GE Nentwig GH Single molar replacement with a progressive thread design implant system: a retrospective clinical report. Int J Oral Maxillofac Implants 2000;15(6):831-6.
**5 La connexion conique à resserrement cervical pilierimplant Ankylos garantit la stabilité des tissus durs et mous à long terme sur une période moyenne de 56 mois. Ceci a été démontré par l'observation clinique de Nentwig : aucune perte progressive de tissus mous ou durs périimplantaires n'a été observée dans respectivement 95,8 % et 97,8 % des 5 439 cas étudiés.
Nentwig GH Ankylos implant system: concept and clinical application. J Oral Implantol 2004;30(3):171-7.
**6 Chou a étudié 1 500 implants Ankylos sur 35 mois et a déterminé que la perte osseuse moyenne annuelle restait dans la valeur prescrite de 0,2 mm par an, indiquant que la connexion conique à resserrement cervical Ankylos garantit la stabilité des tissus durs.
Chou CT, Morris HF, Ochi S, et al. AICRG, PART II: Crestal bone loss associated with the Ankylos implant: Loading to 36 month. J Oral Implantol 2004;30(3):134-43.
**7 : Koutouzis a observé 30 implants unitaires Ankylos sur 30 patients. Après 12 mois, les implants placés à 1 ou 2 mm en sous-crestal ont présenté de meilleurs résultats quant au contact os-implant au niveau de la surface implantaire comparé aux implants placés au niveau de l'os (90 % contre 35 %). Koutouzis T, Neiva R, Nonhoff J, et al. Placement of implants with platform-switched morse taper connections with the implant-abutment interface at different levels in relation to the alveolar crest: a shortterm (1-year) randomized prospective controlled clinical trial. Int J Oral Maxillofac Implants 2013;28(6):1553-63.
**8 L'espace biologique tridimensionnel entre la plateforme implantaire Ankylos et le pilier, appelé loge, a donné des résultats favorables en terme de volume osseux. Ceci a été observé par Degidi, 18 mois après l'implantation immédiate et la mise en place de piliers définitifs dans des alvéoles d'extraction sur 10 patients. Degidi M, Daprile G, Nardi D, et al. Immediate provisionalization of implants placed in fresh extraction sockets using a definitive abutment: the chamber concept. Int J Periodontics Restorative Dent 2013;33(5):559-65.
**9 Pour 90 mplants Ankylos posés au maxillaire sur 15 patients à la suite d'un protocole de mise en charge fonctionnelle immédiate avec et sans augmentations simultanées, Romanos a observé un taux de survie de 96,66 % après une période moyenne de mise en charge de 42,4 mois. Romanos GE, Nentwig GH. Immediate functional loading in the maxilla using implants with platform switching: five-year results. Int J Oral Maxillofac Implants 2009;24(6):1106-12.
**10 Mode d’emploi 2013 FR - ANKYLOS® Système d’implants Forets à usage unique, forets Tri-Spade, alésoirs mécaniques, tarauds, instruments de mise en place

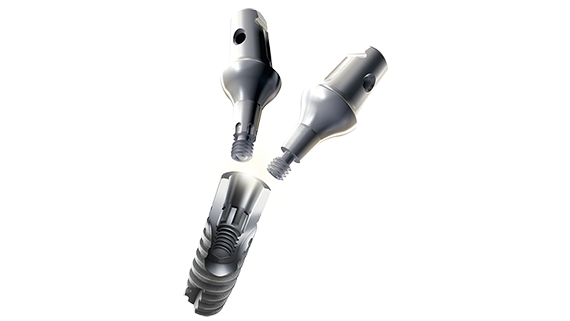

La connexion TissueCare présente la même dimension pour tous les diamètres d'implants : une véritable connexion universelle simplifiant le protocole prothétique. Le cône de connexion favorise le verrouillage par friction sans micro-mouvement, offrant des restaurations prothétiques non indexées avec une option indexée.
La connexion TissueCare et l'épaulement micro-rugueux de l'implant permettent une position sous-crestale. En association avec un resserrement cervical et la conception concave du pilier, une loge pour l’os et les tissus mous est créée, contribuant à la stabilité tissulaire.
Une force de charge contrôlée est réalisée dans les régions déterminantes pour la préservation de l'os crestal. Avec le filetage progressif en position finale, on obtient alors une stabilité primaire permettant la mise en charge immédiate (**9).
Tous les implants Ankylos C/X sont produits avec l'état de surface Friadent plus, sablé et mordancé à haute température. De nombreuses études in vitro et in vivo ont démontré que les propriétés de cette microstructure favorisent une ostéo-intégration précoce et un contact os-implant élevé (**7).
La gamme d'implants pour Ankylos offre la polyvalence dont vous avez besoin pour répondre à la situation clinique de chaque patient. Pendant toute l'intervention, vous pourrez vous appuyer sur un protocole chirurgical simple et détaillé, permettant soit une cicatrisation transgingivale, soit une cicatrisation enfouie, soit une mise en charge immédiate.
Un guide de forage (gouttière thermoformée avec billes radiographiques pouvant être repositionnée avec précision en bouche) est préparé :

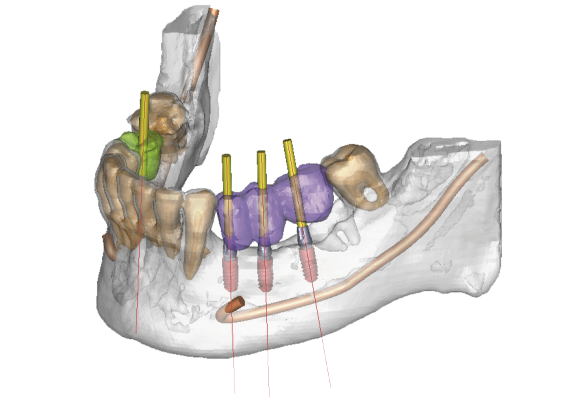

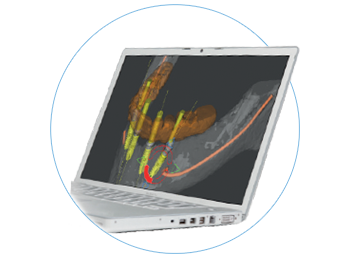

Le logiciel de planification dentaire Simplant offre des options chirurgicales précises et prédictibles. Il vous aidera à évaluer l'anatomie des patients et à vérifier précisément si elle est adaptée à la restauration proposée. Il vous sera plus simple de transmettre la planification du traitement à vos collaborateurs, au laboratoire dentaire et au patient ; chacun pourra voir et comprendre en quoi consiste le traitement.
En savoir plus sur Simplant

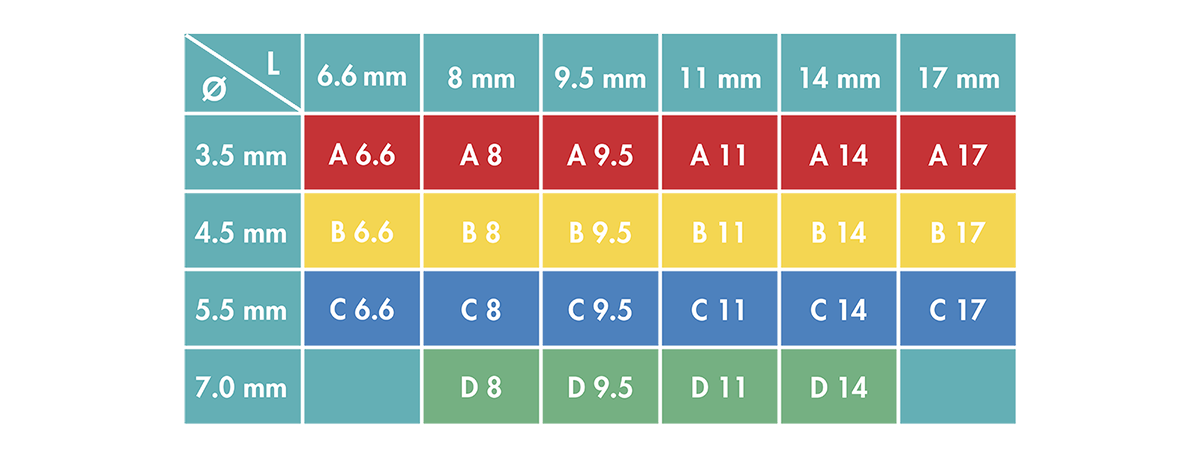

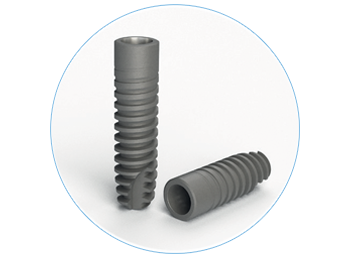

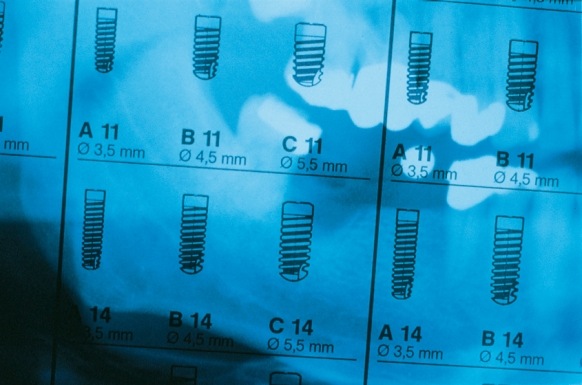

Les implants Ankylos C/X sont disponibles en quatre diamètres et six longueurs. La classification des tailles étant bien étudiée, ces implants couvrent l’ensemble des indications en implantologie dentaire avec un nombre gérable d’implants. La désignation de chaque implant comporte à chaque fois une lettre majuscule représentant le diamètre et un chiffre correspondant à la longueur (de 6,6 à 17 mm). Le code-couleur permet de différencier les diamètres. Un même code couleur est également utilisé pour les instruments servant à la préparation du site implantaire.

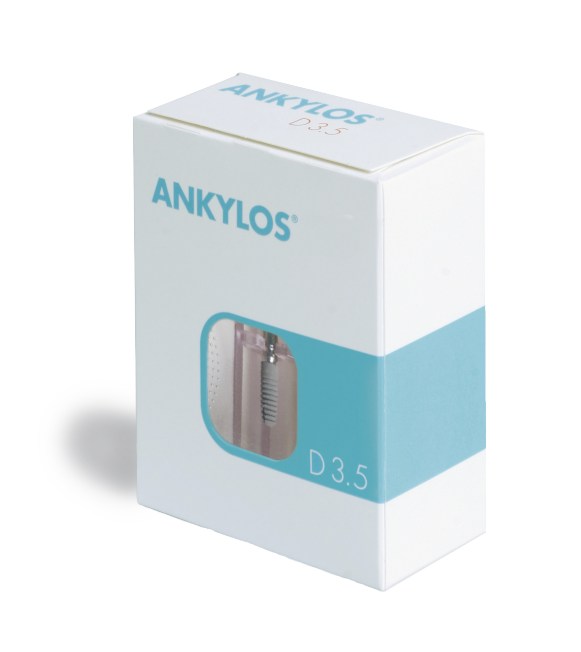

Les implants Ankylos C/X sont conditionnés dans un double emballage sous scellé, doublement stérile et avec un emballage extérieur. Conformément aux obligations de plus en plus strictes qui sont imposées au conditionnement des dispositifs médicaux, ce type d’emballage garantit une très grande sécurité du produit. Cet emballage permet également de stocker facilement tous les produits pour les retrouver rapidement. En outre, ils sont faciles à manipuler pendant l'intervention chirurgicale : chaque implant est fourni avec une vis d'obturation et un pilier de pose prémonté.
Les trousses chirurgicales pour Ankylos sont en plastique et dotées d'une structure modulaires. Elles incluent tous les instruments nécessaires au protocole chirurgical standardisé. Le couvercle en plastique légers avec organiseurs intégrés pour les instruments usagés facilitent le repérage des instruments pendant l’intervention. Tous les instruments sont maintenus dans des supports en silicone.
Trois types de trousses chirurgicales sont proposés pour Ankylos
La préparation précise de l'os sur le site implantaire est essentielle à la réussite de la mise en place de l’implant. L'instrumentation pour le système implantaire Ankylos comprend des instruments de conception et de formes précises adaptées à vos préparations de sites.

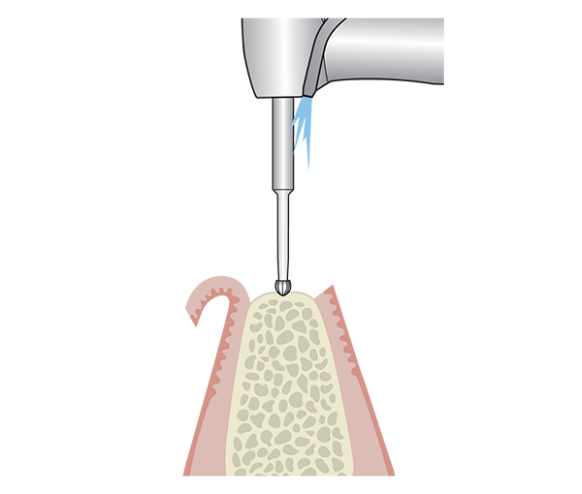

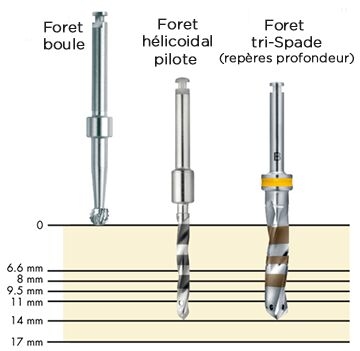

Après mobilisation du lambeau muco-périosté, les crêtes osseuses à arêtes vives doivent être légèrement surfacées avec les fraises boules avec irrigation interne.
Le foret hélicoïdal pilote définit la direction de l'implant.

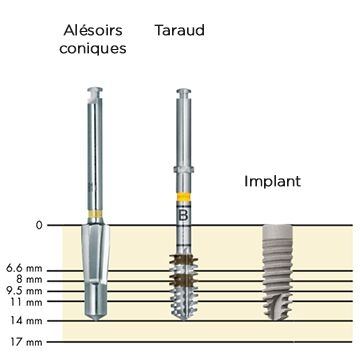

Le bord supérieur des marquages circulaires correspond aux longueurs d’implant. Le foret Tri-Spade A est toujours utilisé en premier. Lors de la pose d'implants B, C ou D, on évase le forage dans l'ordre croissant.
Après avoir introduit l’alésoir conique dans le forage, la préparation commence par une rotation dans le sens horaire, sans exercer de forte pression.
Le filetage est préparé dans le sens des aiguilles d'une montre.
Si une cicatrisation enfouie a été planifiée, il faut mettre en place la vis d’obturation après le retrait du pilier de pose.
Si une cicatrisation transgingivale est planifiée, il faut, après avoir retiré le pilier de pose, mettre en place un pilier de cicatrisation correspondant à la hauteur gingivale et à la gamme prothétique planifiée.
Les prothèses Ankylos couvrent de nombreuses indications cliniques pour des restaurations prothétiques stabilisées, transvissées, scellées, et Conométrique. Lorsque la stabilité primaire de l'implant est satisfaisante et que l’indication est posée vous pouvez opter pour la mise en charge immédiate de restaurations unitaires et/ou plurales
Tous les composants prothétiques pour Ankylos sont marqués au laser pour indiquer leur usage :
Pour le remplacement de dents unitaires par des couronnes unitaires implanto-portées, le système implantaire Ankylos offre une large sélection d'options prothétiques pour fabriquer des restaurations naturelles et esthétiques avec un maintien durable des tissus durs et mous péri-implantaires.(**4/**5/**6).
Sélectionner la solution la plus adaptée à chaque cas à partir de la présentation ci-dessous. Des piliers préfabriqués pour les prothèses conventionnelles ainsi que des piliers fabriqués par CFAO et personnalisés pour des restaurations hautement esthétiques et fonctionnelles sont à votre disposition.
Ankylos fournit également une large gamme de solutions de restauration pour les édentés étendus ; tant pour les restaurations classiques que pour les prothèses fabriquées numériquement par CFAO. Vue d'ensemble des options de bridge à plusieurs travées pour vos patients.
Dans ces cas, en plus de la réalisation d'un bridge, une restauration avec des couronnes unitaires est également possible d'après une technique de dent par dent. Pour cela, prenez votre décision en utilisant les solutions présentées sur la page précédente pour les restaurations unitaires.
Le système implantaire Ankylos offre deux options de prothèses stabilisées avec attachements sur implants non solidarisés.
Les ancrages sphériques Ankylos C/ vous permettent de fixer de façon simple et économique une prothèse stabilisée sur une mandibule édentée. Vous pouvez utiliser la prothèse existante au fauteuil ou faire fabriquer une nouvelle prothèse stabilisée par votre laboratoire dentaire.
La fixation de prothèses stabilisées sur deux implants à la mandibule au moyen de l'ancrage sphérique constitue une option de restauration très simple et rapide chez les patients édentés. Les ancrages sphériques sont tous dotés d'une géométrie de connexion implantaire conique C/.
Vos patients édentés souhaitent une prothèse stabilisée sûre et facile à retirer pour le nettoyage. La fonction d'alignement automatique des piliers Locator peut vous aider à répondre aux exigences de vos patients.
Vos patients comptent sur vous pour retrouver leur capacité à manger, parler et sourire en toute confiance. Avec le concept SmartFix associé à Ankylos, vous pouvez améliorer la qualité de vie de vos patients édentés avec une restauration complète immédiate fiable.
Le concept SmartFix utilisé avec Ankylos vous permet d'obtenir les éléments suivants :
Le tout sans compromettre la fiabilité des résultats du traitement chez vos patients édentés.
Le traitement d'implantologie guidée par ordinateur avec Simplant fournit une planification précise des implants et des résultats prédictibles.
Le succès du système implantaire Ankylos dans les situations de mise en charge immédiate est largement attesté, notamment l'obtention d'une grande stabilité primaire grâce à une conception du filetage progressive(**9).

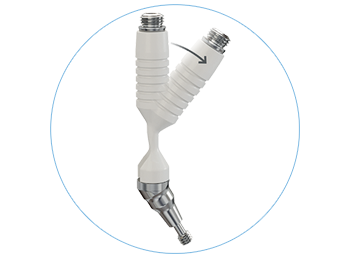

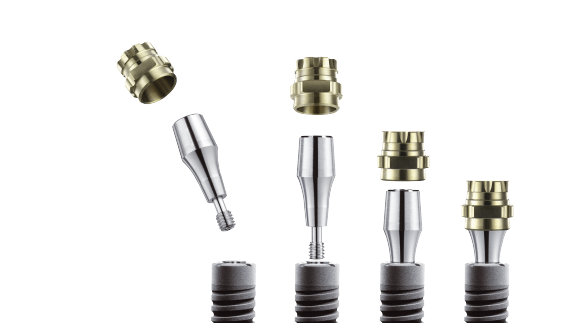

Le support court et flexible permet une pose simple des piliers Ankylos Balance Base, y compris en cas d'espace limité.
Animation montrant la facilité de pose du pilier Balance Base avec le support court et flexible.

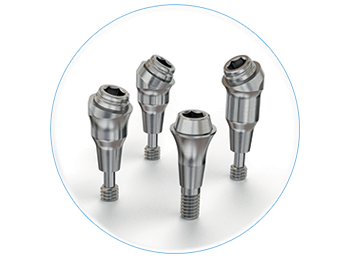

Les piliers Ankylos Balance Base droits et angulés à 15° ou 30°, avec leurs fonctionnalités non indexées, permettent une liberté de positionnement à 360° et donc le choix de l'angle idéal dans chaque cas. La conception étroite du pilier facilite l'installation tandis que la hauteur réduite du composant permet un plus grand espace intermaxillaire pour la conception prothétique

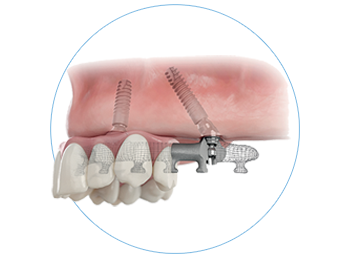

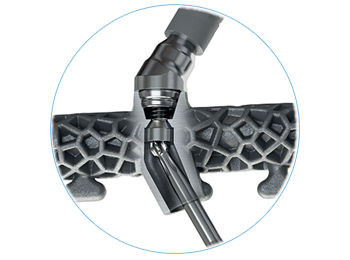

L'angulation du canal du puits d'accès aux vis est une option spécifique des bridges et des suprastructures hybrides Atlantis, permettant une esthétique et une fonction adaptées, et simplifiant également la manipulation lors de l'installation et du retrait de la prothèse.

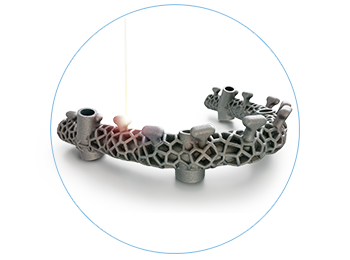

Les bridges et les suprastructures hybrides Atlantis sont produits par fabrication additive, prenant en charge des options de conception de suprastructure uniques et des éléments de rétention personnalisés.
Ankylos est compatible avec différentes modalités de traitement prothétique et vous permet ainsi de proposer à vos patients la solution idéale. Vous avez par exemple le choix entre des concepts permettant de proposer une restauration immédiate à vos patients édentés, une adaptation parfaite des tissus mous et une restauration au fauteuil par soudure intra-orale.

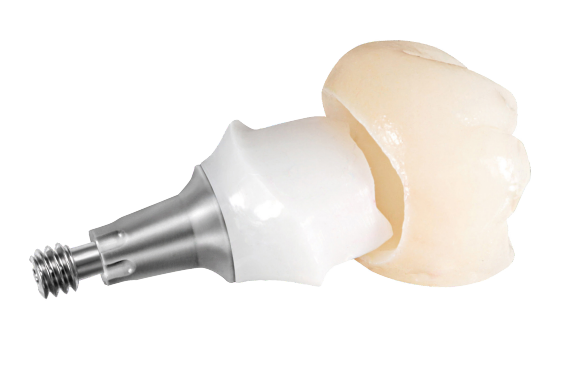

Le pilier TitaniumBase permet au prothésiste dentaire de fabriquer des piliers en céramique esthétiques de grande qualité sur une embase en titane. Il offre aussi tous les avantages d'une connexion implant-pilier préfabriquée stable.
SynCone est une solution plus économique et facile à utiliser, reposant sur des composants préfabriqués, permettant de proposer aux patients des bridges et des prothèses amovibles implanto-portées. SynCone est une application de la technique télescopique qui allie avec succès, précision technique et prothèse adjointe économique.

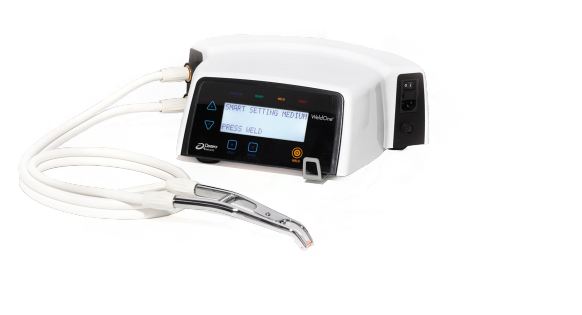

WeldOne pour une suprastructure stable à ajustage passif pour des restaurations immédiates avec prothèses provisoires ou définitives ; il convient pour une mise en charge immédiate ou différée. Il s'agit d'une solution rapide et économique pour poser des restaurations partielles et complètes, le jour même de l'intervention chirurgicale.
Ce concept conçu exclusivement pour les implants dentaires Dentsply Sirona Implants présente les avantages suivants :
Différentes procédures de fabrication peuvent être sélectionnées pour ce concept unique de restauration prothétique :
Les solutions provisoires Ankylos vous donnent l'opportunité de sculpter les tissus mous, ce qui vous permet d'harmoniser la marge finale du pilier et la forme des tissus mous. Les piliers provisoires font office de base de rétention pour les bridges scellés ou les couronnes scellées ou transvissées, fabriqués par votre laboratoire dentaire.
Ankylos Balance C/ est utilisé pour fabriquer une restauration provisoire, que ce soit en région antérieure ou postérieure. Adaptation aisée à la situation clinique grâce aux deux diamètres (grand et petit), deux hauteurs gingivales (1,5 et 3,0 mm) et deux angulations (0° et 15°) :
L'intégration d'Ankylos dans vos procédures cliniques est simplifiée par la disponibilité de trousses modulaires pour la chirurgie et le mini-kit de prothèse.
Des trousses chirurgicales simples, flexibles et économiques, de conception modulaire, pré-assemblées et équipées en fonction de vos besoins.
Le mini kit prothétique comprend tous les instruments nécessaires à la mise en place de la prothèse lors de restaurations implantaires :
Composants d'empreinte en fonction des différentes indications :
L'utilisation clinique du système implantaire Ankylos depuis plus de 30 ans a été largement attestée. Nous disposons de très bons résultats cliniques à long terme concernant l'utilisation du système implantaire Ankylos notamment en termes de préservation des tissus (**5). Cliquez sur les liens ci-dessous pour explorer la documentation sur le système implantaire Ankylos. Vous trouverez ici une synthèse des données cliniques disponibles, ainsi que le résumé des principaux résultats qui ont été publiés.
Points scientifiques marquants Preuves cliniques à long terme sur le système implantaire Ankylos
